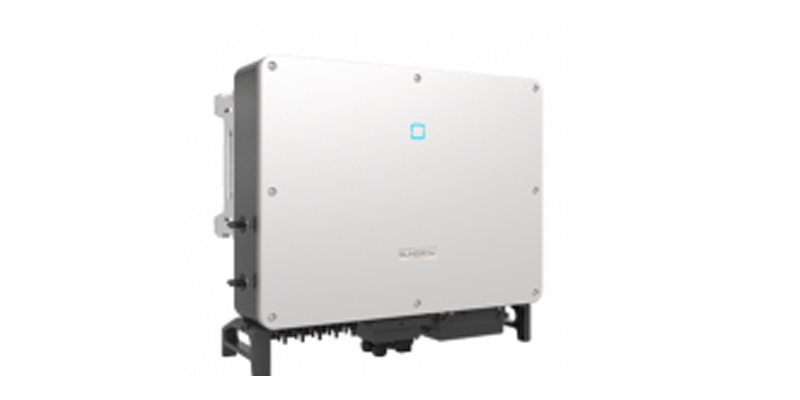

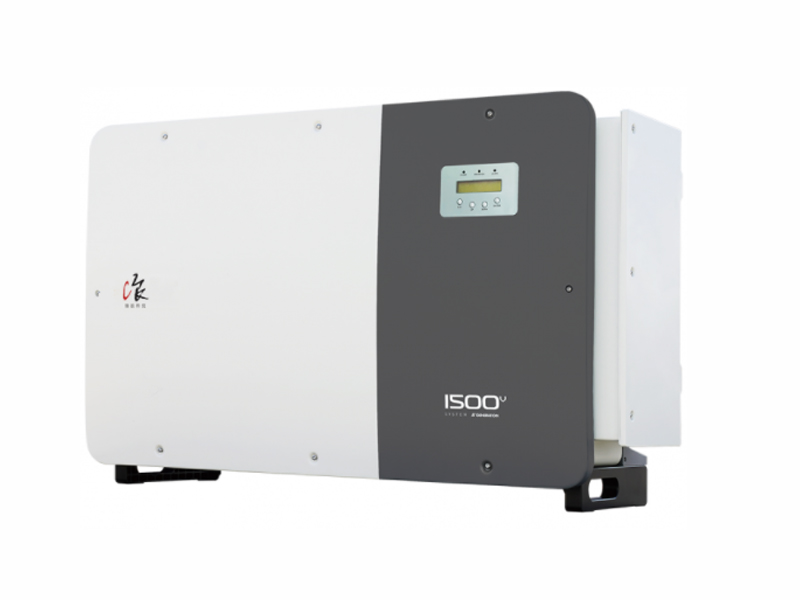

家庭用太陽光発電市場は巨大かつ人気を博しており、ますます多くの太陽光発電会社や販売店が参入しています。もちろん、家庭用太陽光発電の過程では様々な問題が発生し、「病気」は避けられません。これらの軽微な問題はどのように診断し、治療すればよいのでしょうか？以下は、家庭用太陽光発電におけるよくある問題と解決策のまとめです。 太陽光発電インバータ 。

1. PVインバータのインジケータライトが表示されない

障害分析: DC 入力はありません。インバータ LCD は DC によって電源供給されます。

考えられる理由:

（1）部品電圧が不足しています。インバータの動作電圧は100V～500Vです。100Vを下回るとインバータは動作しません。モジュール電圧は太陽光照度と関連しています。

（2）PV入力端子が逆接続されています。PV端子には正極と負極があり、それらは互いに対応している必要があり、他のグループと直列に逆接続することはできません。

（３）DCスイッチが閉じられていない。

（４）部品を直列に接続した場合、特定のジョイントが正しく接続されない。

(5) 部品が短絡し、他のストリングが機能しなくなります。

解決

メーターの電圧レンジを使用して、インバータのDC入力電圧を測定します。電圧が正常な場合、合計電圧は各コンポーネントの電圧の合計です。電圧が出ていない場合は、DCスイッチ、配線端子、ケーブル接続部、コンポーネントなどが順に正常かどうかを確認してください。複数のコンポーネントがある場合は、個別に接続してテストする必要があります。インバータをしばらく使用しても原因が見つからない場合は、インバータのハードウェア回路に障害がありますので、メーカーに連絡してアフターサービスを受けてください。

2. 太陽光発電インバータが電力網に接続されておらず、画面には主電源が接続されていないことが表示されている

故障現象： インバータが電力網に接続されておらず、画面には主電源が接続されていないことが表示されている

障害分析: インバータとグリッドが接続されていません

考えられる理由:

（１）ACスイッチが閉じられていない。

（２）インバータのAC出力端子が接続されていません。

（３）配線をする際はインバータ出力端子の上段を緩めてください。

解決

マルチメーターの電圧レンジでインバータのAC出力電圧を測定します。通常、出力端子の電圧は220Vまたは380Vです。そうでない場合は、端子が緩んでいないか、ACスイッチが閉じているか、漏電保護スイッチが切断されていないかを確認してください。

3. 画面にPV電圧が高いことが表示されている

障害分析: DC電圧は高すぎる警告です

考えられる原因: 直列に接続された部品が多すぎるため、電圧がインバータの電圧を超えてしまいます。

解決

部品の温度特性により、温度が低いほど電圧が高くなります。単相ストリングインバータの入力電圧範囲は100～500V、ストリング後の推奨電圧は350～400Vです。三相ストリングインバータの入力電圧範囲は250～800Vです。600～650Vの範囲です。この電圧範囲では、インバータの効率が高く、朝夕の日射量が少ない時間帯でも発電できますが、電圧がインバータ電圧の上限を超え、アラームやシャットダウンが発生することはありません。

4. 画面にPV絶縁抵抗が低すぎると表示される

障害分析: 太陽光発電システムの接地絶縁抵抗は2メガオーム未満である

考えられる理由: 太陽電池モジュール、接続箱、DCケーブル、インバータ、ACケーブル、端子などの配線が接地短絡しているか、絶縁が損傷している。PV端子とAC配線ハウジングが緩んでいるため、水が浸入する可能性がある。

解決

電力網とインバーターを外し、各コンポーネントの配線のアースに対する抵抗を順番にチェックし、問題を見つけて交換します。

5. 画面に出力リーク電流が高すぎると表示される

障害分析: 漏れ電流が多すぎる

解決

PVアレイの入力を取り外し、周辺の交流系統を確認してください。DC端子とAC端子はすべて切断され、インバータの電源は30分以上オフになります。ご自身で復旧できる場合は、そのままご使用ください。復旧できない場合は、アフターサービスエンジニアにご連絡ください。

6. 画面に主電源電圧が範囲外であることが表示される

障害分析: 系統電圧が高すぎる。系統インピーダンスが増加すると、太陽光発電のユーザー側で処理できず、送出時にインピーダンスが大きすぎるため、インバータの出力側の電圧が高くなりすぎて、インバータが保護またはディレーティングのために停止します。

解決

（１）出力ケーブルを太くします。ケーブルが太いほどインピーダンスが低くなります。

（２）インバータが系統接続点に近いほど、ケーブルが短いほどインピーダンスは低くなります。
