太陽光発電 発電システムは、一般的に用途の違いにより、系統連系発電システム、オフグリッド発電システム、系統連系エネルギー貯蔵システム、系統連系エネルギー貯蔵システム、マルチエネルギーハイブリッドマイクログリッドシステムの 5 種類に分けられます。

1. 系統連系型太陽光発電システム

その 太陽光発電系統連系システム 太陽光発電（PV）モジュール、系統連系型PVインバータ、PVメーター、負荷、双方向メーター、系統連系キャビネット、電力網で構成されています。PVモジュールは光から直流電力を生成し、インバータを介して交流電力に変換して負荷に供給するとともに、系統連系型PVシステムを系統に接続します。系統連系型PVシステムには、主に「自家発電、余剰電力オンライン」と「系統へのフルアクセス」の2つの系統接続モードがあります。

一般的な分散型太陽光発電システムは主に「自家発電、余剰電力オンライン」モードを採用しており、太陽電池で発電した電気は負荷に優先的に供給され、負荷が使い果たされない場合、余剰電力は系統に送られ、負荷への電力供給が不足する場合は、系統と太陽光発電システムが同時に負荷に電力を供給することができます。

2. オフグリッド太陽光発電システム

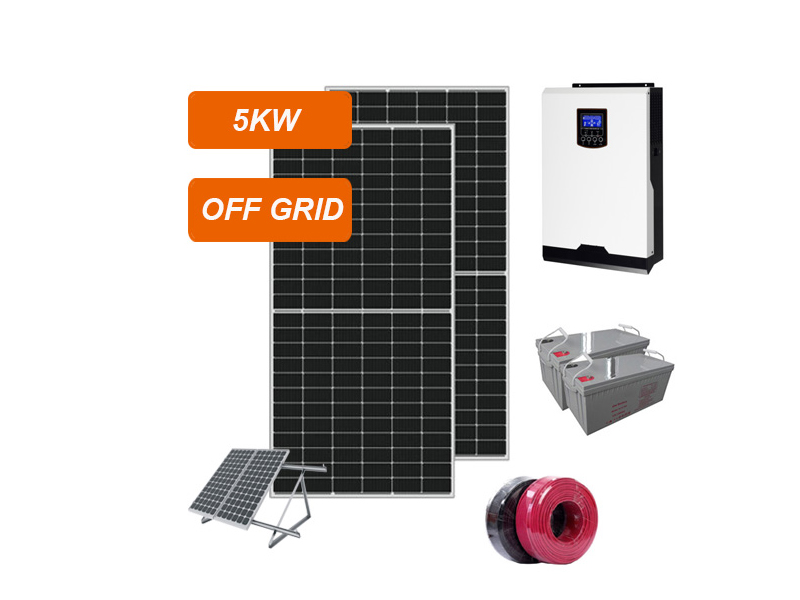

オフグリッド太陽光発電システム オフグリッド発電システムは、電力系統に依存せず、独立して稼働し、遠隔地の山岳地帯、無電化地域、島嶼部、通信基地局、街灯などで広く利用されています。システムは、一般的に太陽光発電モジュール、太陽光コントローラー、インバータ、バッテリー、負荷などで構成されています。オフグリッド発電システムは、明るいときに太陽エネルギーを電気に変換し、太陽光制御インバータを介して負荷に電力を供給すると同時にバッテリーを充電します。暗いときは、バッテリーからインバータを介して交流負荷に電力を供給します。

電力網がない地域や停電が頻繁に起こる地域では非常に実用的です。

3. オフグリッド太陽光発電エネルギー貯蔵システム

系統連系型太陽光発電システムは、停電が頻繁に発生し、自家発電した太陽光発電をオンラインにつなげることができず、自家消費電力の価格がオンライン電力の価格よりはるかに高く、ピーク電力の価格が谷間電力の価格よりはるかに高い場所で広く使用されています。

このシステムは、太陽光発電モジュール、太陽光発電グリッド接続統合機器、バッテリー、負荷などで構成されています。太陽光発電アレイは、明るいときに太陽エネルギーを電気に変換し、太陽光制御インバータを介して負荷に電力を供給し、同時にバッテリーを充電します。光がないときは、バッテリーが太陽光制御インバータに電力を供給し、その後、AC負荷に電力を供給します。

系統連系発電システムと比較して、このシステムでは充放電コントローラとバッテリーが追加されているため、電力系統が停止した場合でも PV システムは動作を継続でき、インバータはオフグリッド動作モードに切り替えて負荷に電力を供給できます。

4. 系統接続型エネルギー貯蔵太陽光発電システム

系統連系型蓄電太陽光発電システムは、余剰電力を蓄電し、自家発電と自家消費の比率を高めることができます。このシステムは、太陽光発電モジュール、ソーラーコントローラー、バッテリー、系統連系インバータ、電流検出装置、負荷などで構成されています。太陽光電力が負荷電力より少ない場合、システムは太陽光エネルギーと系統電力の両方から電力を供給されます。太陽光電力が負荷電力より大きい場合、太陽光エネルギーの一部は負荷に供給され、未使用の電力の一部はコントローラーを介して蓄電されます。

5. マイクログリッドシステム

マイクログリッドは、分散型電源、負荷、エネルギー貯蔵システム、制御装置から構成される配電網という新しいタイプのネットワーク構造です。分散型エネルギーを局所的に電力に変換し、近隣のローカル負荷に供給することができます。マイクログリッドは、自己制御、保護、管理機能を備えた自律システムであり、外部電力系統との並列運用または独立運用が可能です。

マイクログリッドは、複数種類の分散型電源を効果的に組み合わせることで、複数のエネルギーの相互補完性を実現し、エネルギー利用率を向上させるものです。分散型電源と再生可能エネルギーへの大規模なアクセスを全面的に促進し、負荷への多様なエネルギーの高信頼性供給を実現します。これは、アクティブ配電網の実現と、従来の電力網からスマートグリッドへの移行を促進する効果的な方法です。
