商品番号。:
SF-GM-004お支払い:
L/C, D/A, D/P, T/T, Western Union, MoneyGram.価格:
$0.06/w製品原産地:
Xiamen China配送先:
Xiamenリード タイム:
2 weeksSolFirsTech製品の説明:
1. 概要

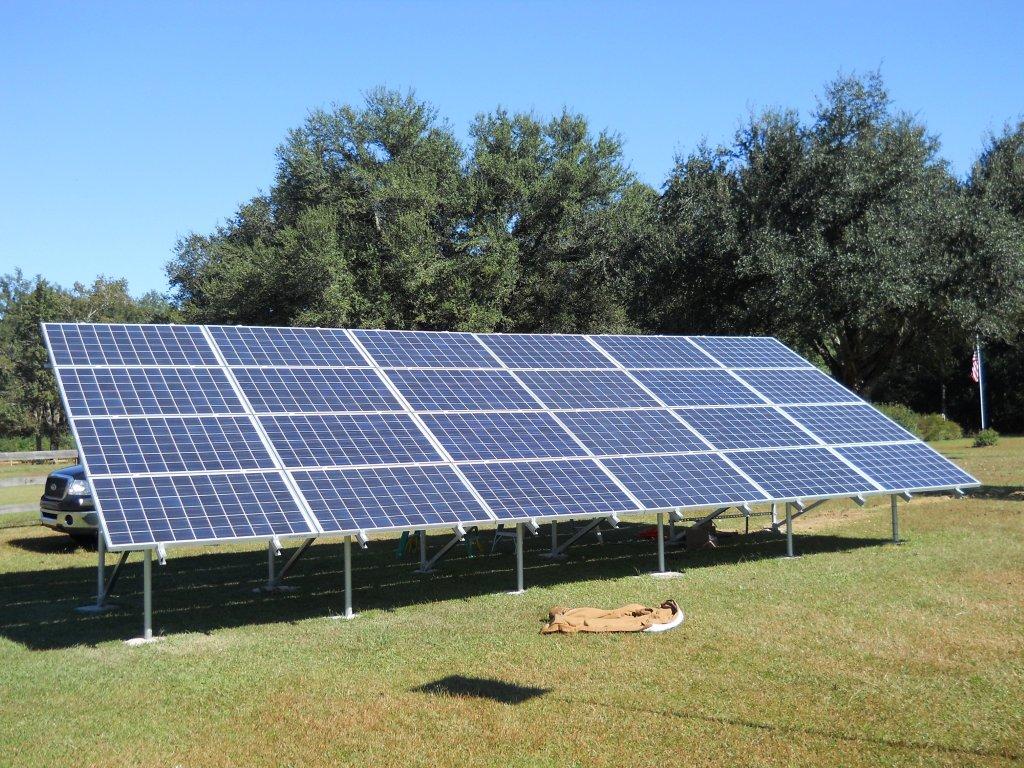

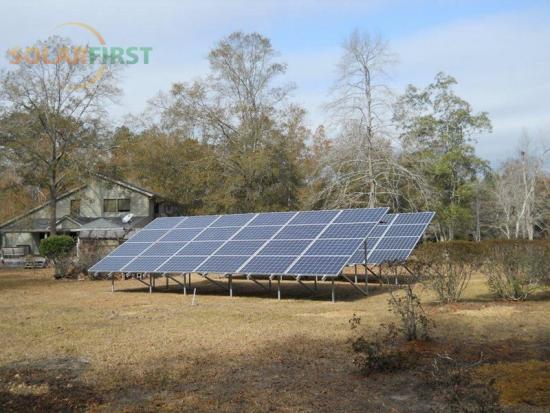

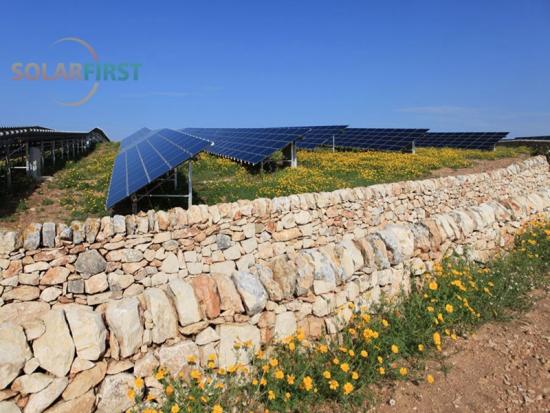

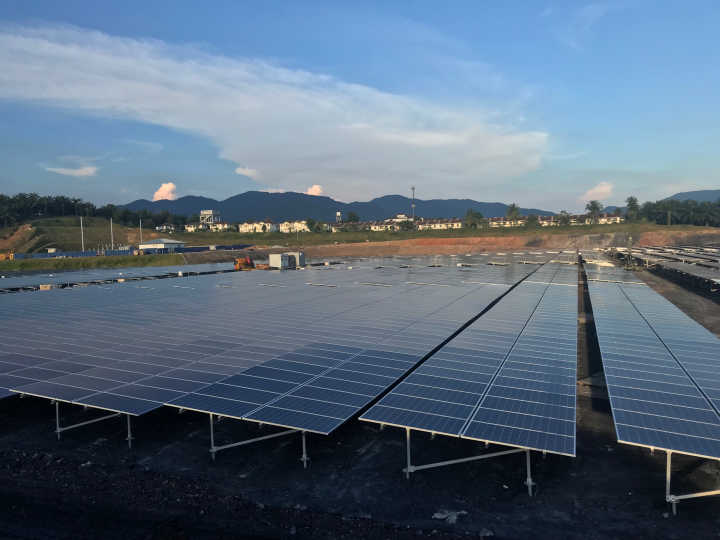

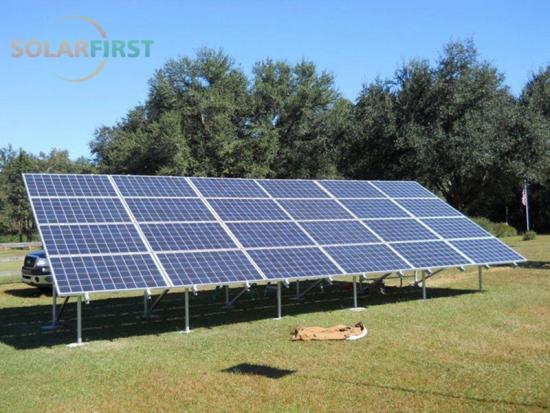

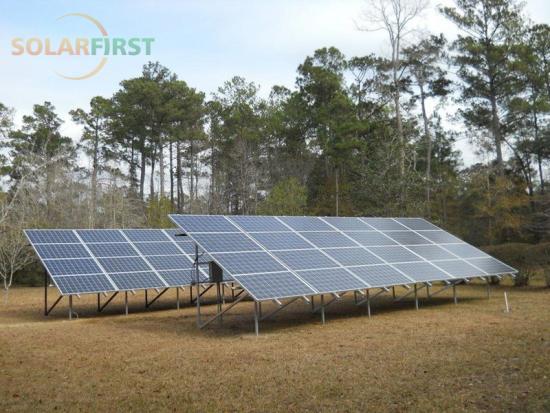

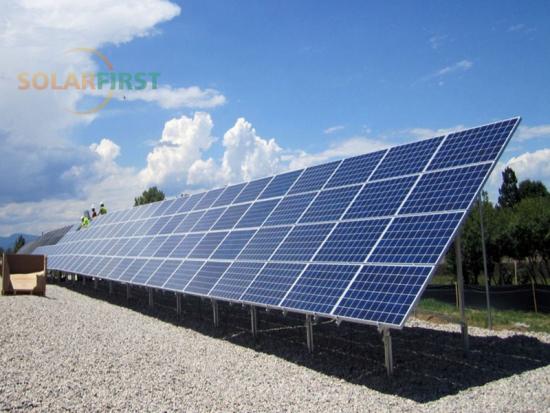

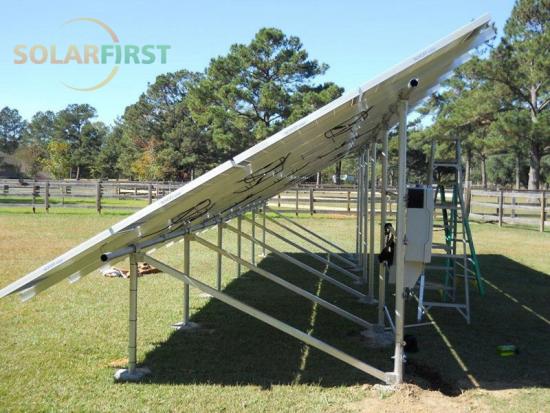

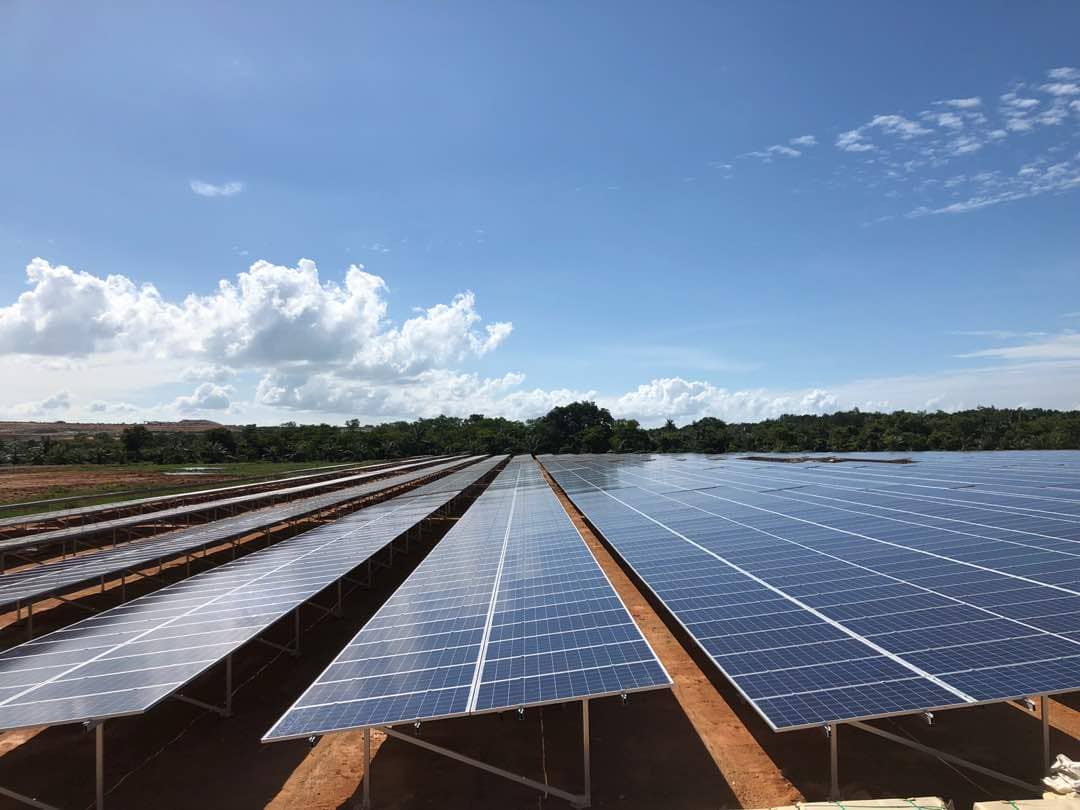

太陽光発電地上設置システム 太陽光発電システムを野外に設置するために開発されました。本製品の安定性と安全性は、国際構造力学法および建設法に準拠しています。地上設置システムは、様々な基礎ソリューションに設置できます。 コンクリート埋設ボルト、直接埋設ボルト、地中スクリューなど 。 この製品は、高温亜鉛メッキ鋼とアルマイト処理されたアルミニウム合金で組み立てられており、優れた耐腐食性を備え、屋外での使用に適しています。実際の要件に応じて、工場でシステムの設計とカスタマイズが可能で、現場での溶接や切断を回避し、時間とコストを節約できます。
2. 特徴
1). 簡単なインストール：
工場で計画と加工を行うことで、時間とコストを節約できます。
2). 優れた柔軟性:
地上アレイはキロワットからメガワットまで計画できます。
3）安定性と安全性：
構造力学および建設法に従って構造を設計および検査します。
4). 優れた持続時間:
屋外使用向けに、すべての材料は高級な耐腐食保護機能を備えて選ばれています。
3. 主な技術的パラメータ
| 設置場所： | オープンフィールド |
| 傾斜角度: | 10～60度 |
| 建物の高さ: | 最大20メートル |
| 最大風抵抗: | 最大60m/秒 |
| 積雪荷重: | 最大1.4KN/m2 |
| 規格: | AS/NZS 1170およびその他の国際規格 |
| 材料： | 高級アルミニウム合金、ステンレス鋼、亜鉛メッキ鋼 |
| 基盤ソリューション: | 先埋込ボルト、直埋込、地中スクリュー等によるコンクリート。 |
| 色： | ナチュラルまたはオプション |
| 防錆性: | 陽極酸化処理、熱亜鉛メッキ |
| 保証： | 10年 |
| 間隔： | 20年以上 |
4. 応用
ルーフマウントシステム用のアルミ製L字脚は、レールとソーラーパネルを接続するために使用されます。サイズはカスタマイズ可能です。
設置場所 屋根 タイプ 調整不可 サイズ カスタマイズ 色 自然 材料 SUS304 認証 ISO9001 保証 10年および20年の耐用年数
特徴と特性 高い適応性 高い適応性 南北方向の不整地への勾配差適応性は最大15% 高い安定性 マルチポイントドライブにより、風ねじれ抵抗と臨界風速が大幅に向上します。 互換性 182/210mmセルの太陽電池モジュールに対応 アクセシビリティ 独立したトラッカー間の障害がなく、構築とメンテナンスが容易 信頼性 独立した制御システムは、動作を監視し、障害点を適時に発見し、出力損失を削減するのに役立ちます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 合理的な設計 独自の構造設計と厳格な風洞試験により安定性を確保 トラッカー構造 追跡技術 水平単軸トラッカー システム電圧 1000V/1500V 追跡範囲 ±45° 作業風速 18 m/s（カスタマイズ可能） 最大風速 45 m/s（ASCE 7-10） トラッカーあたりのモジュール ≤120モジュール（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ ≥65ミクロン 駆動システム 旋回駆動装置/リニアアクチュエータ 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
グラウンドスクリューシステムは、掘削機を用いて設置する最新の基礎システムであり、最も効率的でコスト削減効果の高い基礎ソリューションです。様々な土壌条件に幅広く適用できます。グラウンドスクリューは、太陽光発電システム、タイマーフレームなど、様々な用途に使用できます。
LED ソーラー街灯、シンプルなデザイン、実用的、設置が簡単、太陽光で駆動、エネルギーを節約し、環境に優しい。
技術的な詳細 インストール 地面 財団 PHC/場所打ち杭 モジュールレイアウト 縦向きの1列 シングルスパン ≤50m 風荷重 0.45KN/㎡（プロジェクトに応じて調整可能） 積雪荷重 0.15 KN/㎡（プロジェクトに応じて調整可能） 傾斜角度 ≤15° 標準 GB 50009-2012、GB 50017-2017、NB/T 10115-2018、JGJ257-2012、JGJT 497-2023 材料 陽極酸化アルミニウムAL6005-T5、溶融亜鉛めっき鋼、Zn-Al-Mgプレコート鋼、ステンレス鋼SUS304 保証 10年間保証
導入： SolFirsTechPVROOFは、建物構造と発電機能を一体化した鋼製防水小屋シリーズです。防風、防雪、防水、採光機能を備えています。コンパクトな構造と美しい外観を備え、あらゆる敷地への適応性に優れています。 防水構造＋太陽光発電 、 従来の天窓に代わる環境に優しい代替品です。
設置場所 屋根 タイプ 調整不可 サイズ カスタマイズ 色 自然 材料 SUS304 認証 ISO9001 保証 10年および20年の耐用年数
特徴 ·安定性と信頼性に優れた風力・太陽光ハイブリッドシステム ·費用対効果が高い ·柔軟な展開 ·多様な用途範囲 ·メンテナンスコストが低い ·高いシステム統合性、小さな敷地面積 応用 ·科学研究デモンストレーション ・通信基地局 ·家庭用電源 ·水文モニタリング ·森林火災予防 ·国境警備所 ·島嶼部電源 システムパラメータ ソーラーパネルの電力 200W 250W 250W 太陽光パネルの数 2 PCS 4個 6個 水平軸風力タービン 1kW 2KW 3KW 太陽光発電DCケーブル 1セット MC4コネクタ 1セット 風力・太陽光ハイブリッドコントローラー 1kW 2KW 3KW リチウム電池/鉛蓄電池（ゲル） 24V 48V バッテリー容量 200Ah 200Ah 300Ah インバータAC入力側電圧 170～275V インバータAC入力側周波数 45～65Hz インバータオフグリッド定格出力電力 1kW 2KW 3KW オフグリッド側の最大出力皮相電力 1.2KVA、30S 2. 4KVA、30S 3. 6KVA、30S オフグリッド側の定格出力電圧 1/N/PE、220V オフグリッド側の定格出力周波数 50Hz 切り替え時間
異なる瓦屋根には、瓦屋根の型に基づいて異なる瓦フックが必要です。 屋根のタイプに応じて適切なフックを選択できます。
高品質アルミニウム/亜鉛メッキ鋼地上ソーラーパネル設置構造
薄膜太陽電池パネルクランプ、サイズ80mm、120mm、150mm。モジュール用 6〜9mmのフレームレス薄膜太陽電池モジュール。
