技術的な詳細
|
|
|

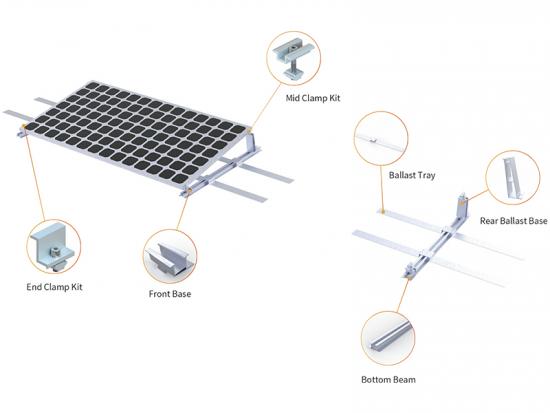

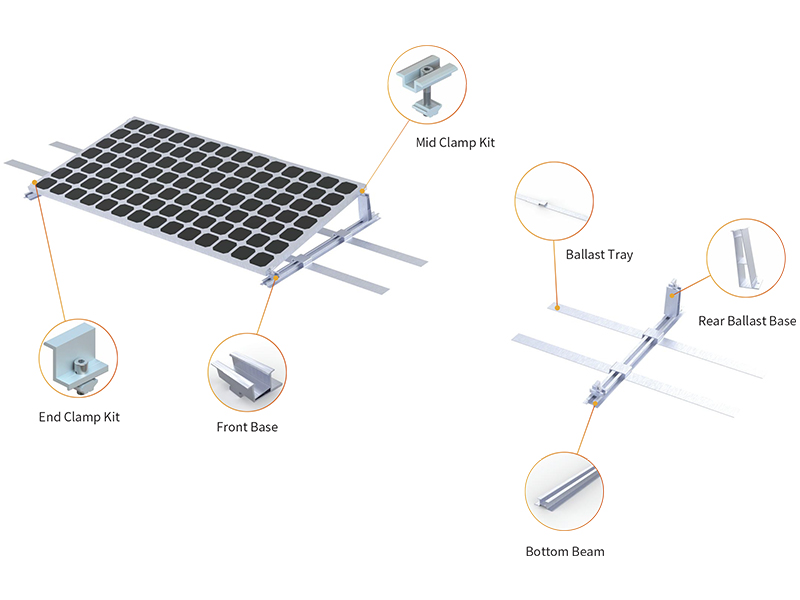

設計概要：このソリューションは、傾斜の小さい地面やコンクリート屋根にも適用できます。軽量で高強度な構造で、
優れた柔軟性。
|
|
|
インストール |
地面 /コンクリート屋根 |
|
風 負荷 |
最大60m/秒 |
|
積雪荷重 |
1.4kn/m² |
|
傾斜角度 |
5 ° 、 10° 、 1 5° |
|
標準 |
GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
|
材料 |
アルマイト処理アルミニウムA L6005-T5、ステンレス鋼SUS304 |
|
保証 |
10年間保証 |
SolFirsTech-RC ルーフクランプシリーズ 寸法（mm） あ B ℃(° ） ソルファーズテック-RC-15 76 21(右) 112 ソルファーズテック-RC-16 76 21(右) 112 技術的な詳細 インストール 金属屋根 風荷重 最大60m/秒 積雪荷重 1.4kn/m² 傾斜角度 屋根面と平行 標準 GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 材料 アルマイト処理アルミニウム AL 6005-T5、ステンレス鋼 SUS304 保証 10 年保証
特徴 ·太陽光発電ビルの一体化、美しい外観 ·発電量の多いカーポート用太陽光発電モジュールとの優れた組み合わせ ·太陽光発電は省エネで環境に優しい ·排出物なし、騒音なし、汚染なし ·電力網に電力を供給し、太陽光発電で電気料金を徴収できる 応用 ・工場 ・リゾート ·商業ビル ·会議センター ·オフィスビル ・屋外駐車場 ・ホテル システムパラメータ システム電力 21.45kW ソーラーパネルの電力 550W 太陽光パネルの数 39 片 太陽光発電DCケーブル 1セット MC4コネクタ 1セット インバータの定格出力 20kW 最大出力皮相電力 22KVA 定格グリッド電圧 3/N/PE、400V 定格グリッド周波数 50Hz 最大限の効率 98.60% 島嶼効果保護 はい DC逆接続保護 はい AC短絡保護 はい 漏れ電流保護 はい 侵入保護レベル IP66 動作温度 -25～+60℃ 冷却方法 自然冷却 最大作業高度 4km コミュニケーション 4G（オプション）/WiFi（オプション） AC出力銅芯ケーブル 1セット 配電ボックス 1セット 充電パイル 120KW統合DC充電スタンド2台 充電パイルの入力および出力電圧 入力電圧: 380Vac 出力電圧: 200-1000V 補助材料 1セット 太陽光発電設置型 アルミニウム/カーボンスチールマウント（1セット）
特徴 ·MCUデュアルコア設計、優れたパフォーマンス ·商用電源モード（主電源モード）/省エネモード/バッテリーモードを切り替えることができ、用途は柔軟です。 ·さまざまな負荷に適応できる純正弦波AC出力 ·広い入力電圧範囲、高精度出力、全自動電圧 安定化機能 ·LCDモジュールは機器の動作パラメータをリアルタイムで表示します。 明確な操作ステータス表示 ・万能保護機能（バッテリー過充電、高電圧、低電圧保護、過負荷保護、短絡保護、過熱保護） 応用 ・家 ・学校 ・通り ·国境防衛 ·牧草地 ·産業機器 ·衛星通信機器 ・船舶等の新エネルギー発電分野 システムパラメータ システム電力 1kW 3KW 5kW 10kW 15kW 20kW ソーラーパネルの電力 335W 420W 太陽光パネルの数 3 PCS 9 PCS 12 PCS 24 PCS 36 PCS 48 PCS 太陽光発電DCケーブル 1セット MC4コネクタ 1セット DC結合ボックス 1セット コントローラ 24V40A 48V60A 96V50A 216V50A 216V75A 216V100A リチウム電池/鉛蓄電池（ゲル） 24V 48V 96V 216V バッテリー容量 200Ah 250Ah 200Ah 300Ah 400Ah インバータAC入力側電圧 170～275V インバータAC入力側周波数 45～65Hz インバータオフグリッド定格出力電力 0.8kW 2. 4KW 4kW 8kW 12kW 16kW オフグリッド側の最大出力皮相電力 1KVA30S 3KVA30s 5KVA30s 10KVA10分 15KVA10分 20KVA10分 オフグリッド側の定格出力電圧 1/N/PE、220V オフグリッド側の定格出力周波数 50Hz 動作温度 0 〜 +40℃ 冷却方法 空冷 AC出力銅芯ケーブル 1セット 配電ボックス 1セット 補助材料 1セット 太陽光発電ブラケットタイプ アルミ/カーボンスチールブラケット（1セット） 3KWオフグリッド太陽光発電システムの電気負荷 電気機器 いいえ。 電力（W） 日々の費用（時間） 総電力消費量（Wh） デスクファン 2 45 5 450 LEDライト 4 2/3/5Z7 6 204 テレビ 1 100 4 400 電子レンジ 600 0.5 300 ジューサー 300 0.6 180 冷蔵庫 150 24 150*24*0.8=2880 エアコン 1100 6 1100*6*0.8=5280 総電力消費量 9694
水平単軸トラッカー
特徴 ·DSPインテリジェント制御インバータ技術、優れた性能 ·負荷への適応性に優れた純正弦波AC出力 ·LCD+LEDディスプレイモードでは、機器の動作状態が明確に表示されます。 ·出力過負荷保護、各種自動保護およびアラーム付き ·インテリジェントな充電制御、さまざまな状況の特別な要件を満たすためのプログラム可能な充電パラメータポイント ·バッテリーは複数の保護パラメータを設定でき、パスワード保護機能付き 応用 ·産業用、鉱業用などの大規模太陽光発電用途 ·国境防衛 ·牧草地 ·島々 ·通信基地局 システムパラメータ システム電力 10kW 15kW 20kW 30kW 50kW ソーラーパネルの電力 420W 太陽光パネルの数 24 PCS 36 PCS 48 PCS 72 PCS 120 PCS 太陽光発電DCケーブル 1セット MC4コネクタ 1セット DC結合ボックス 1セット コントローラ 216V50A 216V75A 216V100A 216V150A 348V150A リチウム電池/鉛蓄電池（ゲル） 216V 348V バッテリー容量 200Ah 300Ah 400Ah 600AH インバータAC入力側電圧 304-456V インバータAC入力側周波数 45～65Hz インバータオフグリッド定格出力電力 8 クォリティ 12kW 16kW 24kW 40kW オフグリッド側の最大出力皮相電力 10KVA10分 15KVA10分 20KVA10分 30KVA10分 50KVA10分 オフグリッド側の定格出力電圧 3/N/PE、380/400 オフグリッド側の定格出力周波数 50Hz 動作温度 0〜+40℃ 冷却方法 空冷 AC出力銅芯ケーブル 1セット 配電ボックス 1セット 補助材料 1セット 太陽光発電設置型 アルミニウム/カーボンスチールマウント（1セット）
ソーラー L フィート はルーフ ソーラー システムでよく使用され、レールと屋根を連結します。
LED ソーラー街灯、シンプルなデザイン、実用的、設置が簡単、太陽光で駆動、エネルギーを節約し、環境に優しい。
特徴と特性 高い適応性 ほぼすべての地形に適応 高い安定性 ヘリンボーン構造、多点支持、スクエアメッシュ形状設計 アクセシビリティ 独立したトラッカー間の障害がなく、構築とメンテナンスが容易 信頼性 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 トラッカー構造 追跡技術 デュアル軸トラッカー システム電圧 1000V/1500V 追跡範囲 方位角 ±120°、仰角 0～60° 作業風速 18 m/s（カスタマイズ可能） 最大風速 35 m/s（ASCE 7-10） トラッカーあたりのモジュール W40モジュール（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ ≥65ミクロン 駆動システム 独立財団 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
技術的な詳細 インストール 地面 財団 PHC/場所打ち杭 モジュールレイアウト 縦向きの1列 シングルスパン ≤50m 風荷重 0.45KN/㎡（プロジェクトに応じて調整可能） 積雪荷重 0.15 KN/㎡（プロジェクトに応じて調整可能） 傾斜角度 ≤15° 標準 GB 50009-2012、GB 50017-2017、NB/T 10115-2018、JGJ257-2012、JGJT 497-2023 材料 陽極酸化アルミニウムAL6005-T5、溶融亜鉛めっき鋼、Zn-Al-Mgプレコート鋼、ステンレス鋼SUS304 保証 10年間保証
Steel Solar Ground Carports は、太陽光設置システムのための柔軟でシンプル、かつ手頃なソリューションを提供します。ソーラー カーポートは、既存の駐車場を利用して再生可能な電力を生成し、グリッド MW ソーラー システム上に自動車用の日陰または屋根付き駐車場、電気料金を提供します。
異なる瓦屋根には、瓦屋根の型に基づいて異なる瓦フックが必要です。 屋根のタイプに応じて適切なフックを選択できます。
特徴 ・5G通信機器用の5G基地局インターフェースを確保 ·インテリジェント照明、リモートスイッチライト、調光、タイミングなどをサポート ·高解像度カメラを内蔵しており、ユーザーは携帯電話やPCを通じて道路の画像を遠隔監視できます。 ・街灯柱にはWIFIホットスポット設備が備えられており、周囲のユーザーは インターネット閲覧のためにWi-Fiホットスポットに接続できます ·放送用スピーカーを内蔵し、リモートインターコムのリモートオーディオ伝送をサポート ·環境監視用のさまざまな気象センサーを内蔵 ·屋外LEDスクリーンを装備し、情報の遠隔送信をサポート、 リアルタイムの天気情報、広告情報などを表示する ·ワンボタンアラーム機能により、事故情報を迅速に報告し、インテリジェントロック解除 ·スマートロック解除 応用 ·ハイテクパーク ·観光景勝地 ・公園広場 ·商業地区 システムパラメータ 街灯柱 ポールの高さは4〜13メートル、材質：高品質の鋼Q235、プロセス：内側と外側の溶融亜鉛メッキ、表面ポリエステル粉体塗装、保護レベル：IP65 LEDライト 電力: 40W~150W; 動作電圧: AC220V/50Hz; 色温度: 白色光 4000~5500K; 保護レベル: IP67 防犯カメラ 2/400万屋外高速PTZボールマシン。1080p@60fps、960p@60fos、720p@60fosの高フレームレート出力をサポート。360°水平回転、垂直方向をサポート。 -15°～90°、雷保護、サージ保護、防水等級：IP66 デジタル放送 電力: 20W~40W; 保護レベル: IP65 ワンボタンアラーム RJ45インターフェース/UDP/TCP/RTPプロトコルをサポート。オーディオサンプリング:8kHz~441kHz LED情報公開 屋外用ディスプレイ画面。サイズ：480*960/512*1024/640*1280mm（オプション）; ピクセル密度：128pix*256pik; 輝度レベル：≥5000cd/m; リフレッシュレート：>1920Hz; RJ45ネットワークインターフェース; 動作電圧：AC220V/50Hz; 防水等級：IP65 環境モニタリング PM2.5/PM10粒子範囲：0.3〜1.0/1.0〜2.5/2.5-10um; 測定範囲：0〜999ug/m³; 精度±0.1ug 二酸化炭素; 有効範囲: 3000～5000ppm、精度: ±(50ppm+5%Fs); 分解能: 1ppm ノイズ: 30～110dB、±3%Fs 気象監視 気温：-20℃～90℃、分解能：0.1℃、大気圧：測定範囲1～110kPa 光強度: 0~200000Lux; 解像度: 1Lux 風速：始動風0.4～0.8m/s、分解能0.1m/s、風向：360°、動速度≤0.5m/s 風向：範囲：0～360°、精度：地球の3°、解像度：1°、開始風速：≤0.5m/s LED単灯省電力制御 単一ランプ監視：電圧AC0〜500V、電流AC0〜80A、出力制御：AC200V / 10A、電圧、電流、電力、力率収集、調光インターフェース：DC0〜10V、消灯障害アラーム 充電パイル AC充電AC220V / 50Hz; 出力7kW; クレジットカードまたはWeChat決済 ネットワーク機器 5Gマイクロ基地局、アンテナ：64アンテナインターフェース、チャネル幅：20/40/50/60/80/100MHz、無線AP（Wifi）：100メートルから300メートルの範囲、伝送規格：802.11a、802.、デュアルバンド同時2.4G、ファイアウォール内蔵 モバイルクライアント モバイルアプリ 電源コードアクセサリ 国家標準ゴム絶縁ケーブル3芯YZ3mm×2.5mm角電源コード；3P/63遮断器等
