設計の説明: ヘリンボーン双方向バラストシステムに適しており、負の風圧の影響に効果的に抵抗できます。 |
|
|
インストール |

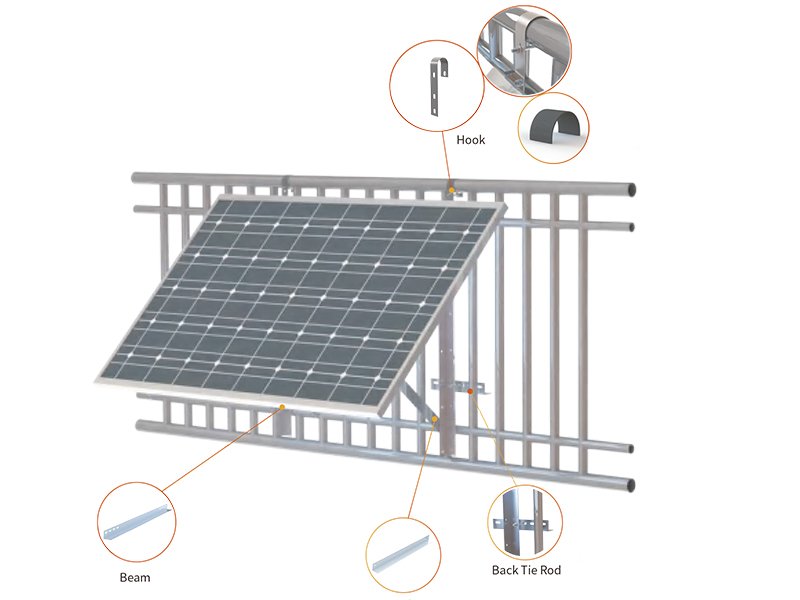

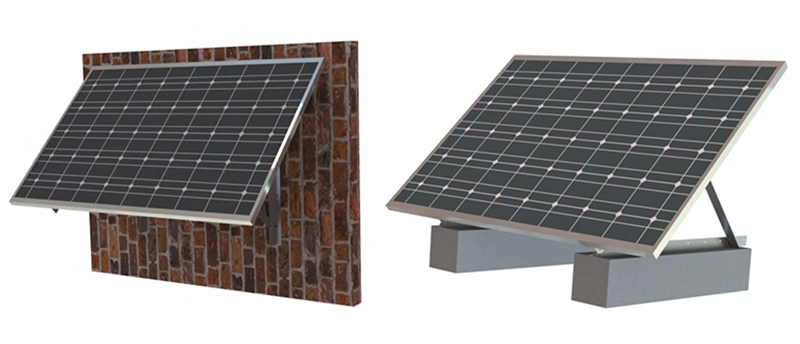

地面/コンクリート屋根/フェンス |
|
風 負荷 |
最大60m/秒 |
|
積雪荷重 |
1.4kn/m² |
|
T 傾斜角度 |
25 ° 約50 ° |
|
標準 |
GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
|
材料 |
アルマイト処理アルミニウムA L6005-T5、ステンレス鋼SUS304 |
|
保証 |
10年間保証 |
私たちは、 調整可能なマウントシステム 驚くほど迅速かつ簡単にあらゆる屋根に設置でき、優れた品質のステンレス鋼とアルミニウムが最も耐久性のあるブラケットを保証します。
調整可能な三角形のソーラーフラットルーフマウントシステム 住宅用および商業用屋根用太陽光発電システムの両方に柔軟に対応できるよう設計されています。屋根板としては小型で軽量です。
水平単軸トラッカー
[if !supportLists] N- [終了] 型構造 広く使用されている構造、安定しており、便利 インストール、顧客に歓迎されました。 推奨環境: 積雪荷重および風荷重が低い。 V型構造 施工が容易で実用性に優れた構造です。V型構造は地上高の制限があるため、コンクリートの陸屋根や雑草や大型動物のいない場所に適しています。費用対効果の高いアプローチです。 推奨環境: 積雪荷重および風荷重が低い。 W型構造 ダブルV字構造により、構造体自体の安定性を強化した人気の構造。様々な環境で使用可能です。 推奨環境: 積雪荷重および風荷重が大きい。 テクニ cal詳細 イン 計算 地面 風荷重 最大60 MS S 今 負荷 1.4kn/m ² 標準 GB50009-2012、 EN1990:2002、 ASE7-05, AS/NZS1170、 JIS C8955:2017、 GB50429-2007 材料 アルミニウム AL6005-T5、溶融亜鉛めっき鋼、ステンレス鋼 SUS304 保証 10年間保証
インストール手順 技術的な詳細 インストール 地面 財団 コンクリートスクリュー / コンクリート 風荷重 最大60m/秒 積雪荷重 1.4kn/m² 標準 GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50017-2017 材料 溶融亜鉛めっき鋼、陽極酸化アルミニウムAL6005-T5、Zn-Al-Mgプレコート鋼、 保証 10 年保証
特徴 · 無停電電源装置、20ms以内のスイッチング、ピークシェービングとバレーフィリング · 複数の作業モードにより、自己使用率が95％に達する · 高い充放電効率によりシステムの経済的メリットが向上 · 鉛蓄電池やリチウム電池と互換性があり、経済的なソリューションに適合します さまざまな市場で ·バッテリーの信頼性を向上させるインテリジェントBMS管理機能 ·高周波絶縁技術を使用して、システムの安全性と耐用年数を延ばします · 24- 1時間のインテリジェントなエネルギー管理、ワンボタンのリモートコントロールとアップグレード機能、 太陽光発電所の状況のリアルタイム把握 応用 ・停電や太陽光発電の自家発電により余剰電力がない場所 ・自家用電気料金が系統電力料金より高い場所 ・ピーク時の電気料金が通常の電気料金より高い場所 システムパラメータ ソーラーパネルの電力 400W ソーラーパネルの電圧 41V 太陽光パネルの数 12 PCS 14個 20 PCS 太陽光発電DCケーブル 1セット MC4コネクタ 1セット バッテリー電圧 48V バッテリー容量 100A h 200Ah バッテリー通信方式 CAN/RS485 インバータオフグリッド定格出力電力 3KW 5kW オフグリッド側の最大出力皮相電力 4. 5KVA、10S 7KVA、10S オフグリッド側の定格出力電圧 1/N/PE、220V オフグリッド側の定格出力周波数 50Hz オフグリッド切り替え時間 20ミリ秒未満 系統に接続されたインバータの定格出力 3KW 3.6kW 4.6kW 5kW 6kW 系統接続側の最大出力皮相電力 3.3KVA 4KVA 4.6KVA 5.5KVA 6KVA グリッド側の定格出力電圧 1/N/PE、220V グリッド側の定格出力周波数 50Hz 動作温度 -25 〜 +60℃ 冷却方法 自然冷却 最大作業高度 3KW AC出力銅芯ケーブル 1セット 配電ボックス 1セット 補助材料 1セット 太陽光発電設置型 アルミニウム/炭素鋼マウント （ 1セット ）
高品質で低価格な、ブリキ屋根 PV マウント システム用のソーラー L フットです。
特徴と特性 高い適応性 南北方向の不整地への勾配差適応性は最大15% 少ないパイル s 2Pモジュール設計により、杭基礎（140個/MWまで）が不要になり、コストが大幅に削減されます。 互換性 182/210mmセルの太陽電池モジュールに対応 アクセシビリティ 独立したトラッカー間の障害がなく、構築とメンテナンスが容易 信頼性 独立した制御システムは、動作を監視し、障害点を適時に発見し、出力損失を削減するのに役立ちます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 合理的な設計 独自の構造設計と厳格な風洞試験により安定性が確保されています。 トラッカー構造 追跡技術 水平単軸トラッカー システム電圧 1000V/1500V 追跡範囲 ±45°/±60° 作業風速 18 m/s（カスタマイズ可能） 最大風速 35 m/s（ASCE 7-10） トラッカーあたりのモジュール ≤60モジュール（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ ≥65ミクロン 駆動システム 旋回駆動装置 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
設計の説明: ヘリンボーン双方向バラストシステムに適しており、負の風圧の影響に効果的に抵抗できます。
高品質アルミニウム/亜鉛メッキ鋼地上ソーラーパネル設置構造
特徴 · 効率的な電力変換、プラグアンドプレイ、待つ必要はありません · インテリジェント回路、5Vで安定した出力電力、安定した出力電流のマッチング、 充電機器の損傷を避ける · 丈夫で防水性、耐腐食性に優れたETFE素材で長寿命 · キャンプ/ハイキング用 応用 屋外DC電源設置場所 システムパラメータ
SolFirsTech-RC ルーフクランプシリーズ 寸法（mm） あ B ℃(° ） ソルファーズテック-RC-15 76 21(右) 112 ソルファーズテック-RC-16 76 21(右) 112 技術的な詳細 インストール 金属屋根 風荷重 最大60m/秒 積雪荷重 1.4kn/m² 傾斜角度 屋根面と平行 標準 GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 材料 アルマイト処理アルミニウム AL 6005-T5、ステンレス鋼 SUS304 保証 10 年保証
