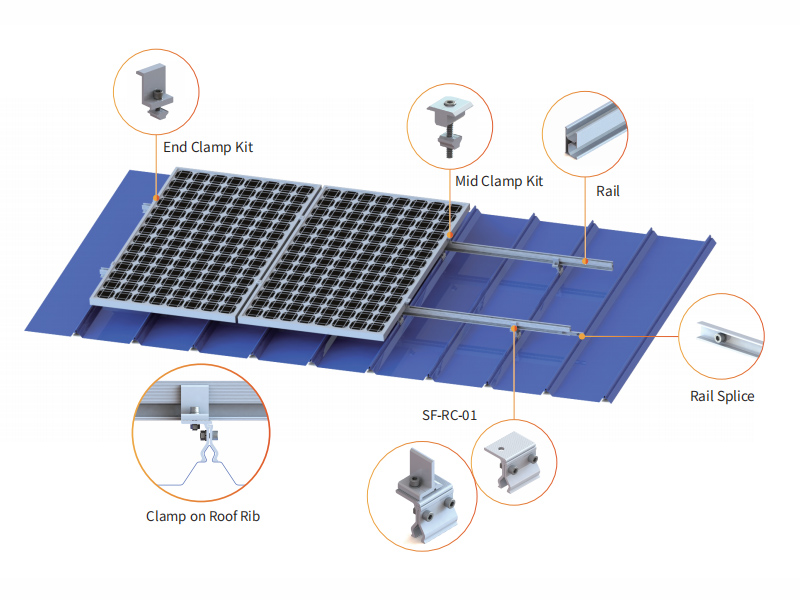

SolFirsTech-RC ルーフクランプシリーズ
|

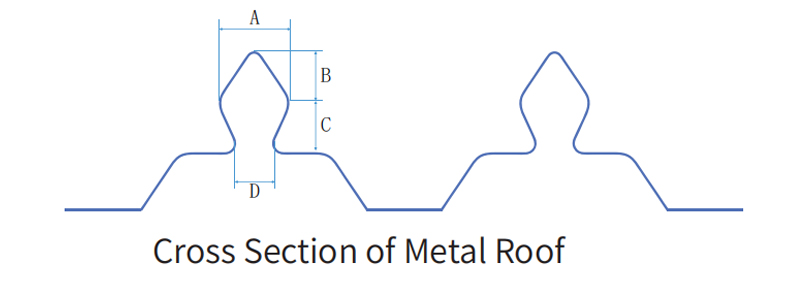

寸法（mm） |
あ |
B |
C |
D |
|

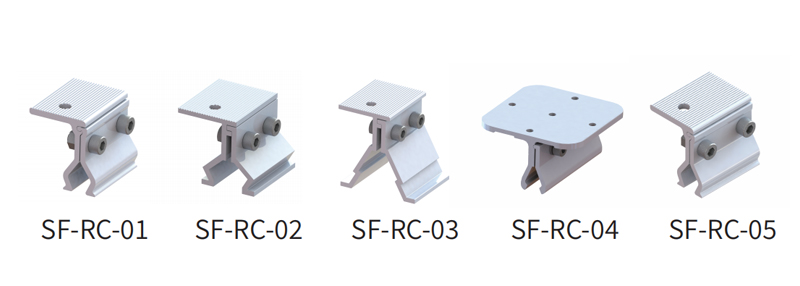

ソルファーズテック-RC-01 |
18 |
13.5 |
10.5 |
10 |
|
ソルファーズテック-RC-0 2 |
26 |
12 |
10.5 |
18 |
|
ソルファーズテック-RC-0 3 |
35 |
21.6 |
2.5 |
31.5 |
|
ソルファーズテック-RC-0 4 |
16.3 |
16.3 |
2.5 |
12 |
|
ソルファーズテック-RC-0 5 |
15 |
12.2 |
10 |
10 |
|
技術的な詳細 |
|
|
インストール |
金属屋根 |
|
風荷重 |
最大60m/秒 |
|
積雪荷重 |
1.4kn/m² |
|
傾斜角度 |
屋根面と平行 |
|
標準 |
GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
|
材料 |
アルマイト処理アルミニウム AL 6005-T5、ステンレス鋼 SUS304 |
|
保証 |
10 年保証 |
異なる瓦屋根には、瓦屋根の型に基づいて異なる瓦フックが必要です。 屋根のタイプに応じて適切なフックを選択できます。
技術的な詳細 インストール 瓦屋根 風荷重 最大60m/秒 積雪荷重 1.4kn/m² 傾斜角度 屋根面と平行 標準 GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 材料 ステンレス鋼SUS304 保証 10 年保証
調整可能な三角形のソーラーフラットルーフマウントシステム 住宅用および商業用屋根用太陽光発電システムの両方に柔軟に対応できるよう設計されています。屋根板としては小型で軽量です。
設置場所 屋根 タイプ 調整不可 サイズ カスタマイズ 色 自然 材料 SUS304 認証 ISO9001 保証 10年および20年の耐用年数
技術的な詳細 インストール 地面 風荷重 最大60m/秒 積雪荷重 1.4kn/m² 標準 GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 材料 アルミニウム AL 6005-T5、溶融亜鉛めっき鋼、亜鉛めっきマグネシウムアルミニウム鋼 、 ステンレス鋼SUS304 保証 10 年保証 プロジェクトリファレンス
ステンレス鋼とアルミニウムの優れた品質により、最も耐久性の高い取り付けが保証されます。 お客様の屋根に適した商品をお選びください。 または、屋根の詳細をお知らせいただければ、最適なものを選んで差し上げます。
特徴 · 無停電電源装置、20ms以内のスイッチング、ピークシェービングとバレーフィリング · 複数の作業モードにより、自己使用率が95％に達する · 高い充放電効率によりシステムの経済的メリットが向上 · 鉛蓄電池やリチウム電池と互換性があり、経済的なソリューションに適合します さまざまな市場で ·バッテリーの信頼性を向上させるインテリジェントBMS管理機能 ·高周波絶縁技術を使用して、システムの安全性と耐用年数を延ばします · 24- 1時間のインテリジェントなエネルギー管理、ワンボタンのリモートコントロールとアップグレード機能、 太陽光発電所の状況のリアルタイム把握 応用 ・停電や太陽光発電の自家発電により余剰電力がない場所 ・自家用電気料金が系統電力料金より高い場所 ・ピーク時の電気料金が通常の電気料金より高い場所 システムパラメータ ソーラーパネルの電力 400W ソーラーパネルの電圧 41V 太陽光パネルの数 12 PCS 14個 20 PCS 太陽光発電DCケーブル 1セット MC4コネクタ 1セット バッテリー電圧 48V バッテリー容量 100A h 200Ah バッテリー通信方式 CAN/RS485 インバータオフグリッド定格出力電力 3KW 5kW オフグリッド側の最大出力皮相電力 4. 5KVA、10S 7KVA、10S オフグリッド側の定格出力電圧 1/N/PE、220V オフグリッド側の定格出力周波数 50Hz オフグリッド切り替え時間 20ミリ秒未満 系統に接続されたインバータの定格出力 3KW 3.6kW 4.6kW 5kW 6kW 系統接続側の最大出力皮相電力 3.3KVA 4KVA 4.6KVA 5.5KVA 6KVA グリッド側の定格出力電圧 1/N/PE、220V グリッド側の定格出力周波数 50Hz 動作温度 -25 〜 +60℃ 冷却方法 自然冷却 最大作業高度 3KW AC出力銅芯ケーブル 1セット 配電ボックス 1セット 補助材料 1セット 太陽光発電設置型 アルミニウム/炭素鋼マウント （ 1セット ）
簡単に設置可能---シンプルな設計と事前に組み立てられたコンポーネントにより、迅速かつ簡単に設置できます。
特徴 ·MCUデュアルコア設計、優れたパフォーマンス ·商用電源モード（主電源モード）/省エネモード/バッテリーモードを切り替えることができ、用途は柔軟です。 ·さまざまな負荷に適応できる純正弦波AC出力 ·広い入力電圧範囲、高精度出力、全自動電圧 安定化機能 ·LCDモジュールは機器の動作パラメータをリアルタイムで表示します。 明確な操作ステータス表示 ・万能保護機能（バッテリー過充電、高電圧、低電圧保護、過負荷保護、短絡保護、過熱保護） 応用 ・家 ・学校 ・通り ·国境防衛 ·牧草地 ·産業機器 ·衛星通信機器 ・船舶等の新エネルギー発電分野 システムパラメータ システム電力 1kW 3KW 5kW 10kW 15kW 20kW ソーラーパネルの電力 335W 420W 太陽光パネルの数 3 PCS 9 PCS 12 PCS 24 PCS 36 PCS 48 PCS 太陽光発電DCケーブル 1セット MC4コネクタ 1セット DC結合ボックス 1セット コントローラ 24V40A 48V60A 96V50A 216V50A 216V75A 216V100A リチウム電池/鉛蓄電池（ゲル） 24V 48V 96V 216V バッテリー容量 200Ah 250Ah 200Ah 300Ah 400Ah インバータAC入力側電圧 170～275V インバータAC入力側周波数 45～65Hz インバータオフグリッド定格出力電力 0.8kW 2. 4KW 4kW 8kW 12kW 16kW オフグリッド側の最大出力皮相電力 1KVA30S 3KVA30s 5KVA30s 10KVA10分 15KVA10分 20KVA10分 オフグリッド側の定格出力電圧 1/N/PE、220V オフグリッド側の定格出力周波数 50Hz 動作温度 0 〜 +40℃ 冷却方法 空冷 AC出力銅芯ケーブル 1セット 配電ボックス 1セット 補助材料 1セット 太陽光発電ブラケットタイプ アルミ/カーボンスチールブラケット（1セット） 3KWオフグリッド太陽光発電システムの電気負荷 電気機器 いいえ。 電力（W） 日々の費用（時間） 総電力消費量（Wh） デスクファン 2 45 5 450 LEDライト 4 2/3/5Z7 6 204 テレビ 1 100 4 400 電子レンジ 600 0.5 300 ジューサー 300 0.6 180 冷蔵庫 150 24 150*24*0.8=2880 エアコン 1100 6 1100*6*0.8=5280 総電力消費量 9694
革新的なレールとモジュールを備えた当社のタイル屋根取り付けは、他の製品よりもはるかに迅速かつ簡単な設置を実現します。
薄膜太陽電池パネルクランプ、サイズ80mm、120mm、150mm。モジュール用 6〜9mmのフレームレス薄膜太陽電池モジュール。
特徴と特性 大容量 2つのトラッカーは最大4つのモジュール列（120個）にリンクされます。 互換性 182/210mmセルの太陽電池モジュールに対応 高い安定性 過酷な環境下での共振を低減するダンパーを装備する 信頼性 独立した制御システムは、動作を監視し、障害点を適時に発見し、出力損失を削減するのに役立ちます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 合理的な設計 独自の構造設計と厳格な風洞試験により安定性を確保 トラッカー構造 追跡技術 水平単軸トラッカー システム電圧 1000V/1500V 追跡範囲 ±50° 作業風速 18 m/s（カスタマイズ可能） 最大風速 45m/s（ASCE7-10） 最大風速 120 モジュール未満（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ 65歳以上 ミクロン 駆動システム リニアアクチュエータ 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
