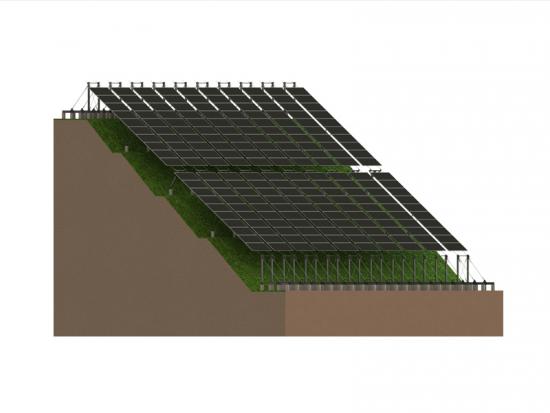

技術的な詳細
|
|
|
インストール
|
地面
|
|
財団
|
PHC/場所打ち杭
|
|
モジュールレイアウト
|
縦向きの1列
|
|
シングルスパン
|
≤20m
|
|
風荷重
|
0.45KN/㎡（プロジェクトに応じて調整可能）
|
|
積雪荷重
|
0.15
KN/㎡（プロジェクトに応じて調整可能）
|
| 傾斜角度 |
≤30°
|
|
標準
|
GB 50009-2012、GB 50017-2017、NB/T 10115-2018、JGJ257-2012、JGJT 497-2023
|
|
材料
|
陽極酸化アルミニウムAL6005-T5、溶融亜鉛めっき鋼、Zn-Al-Mgプレコート鋼、ステンレス鋼SUS304
|
|
保証
|
10年間保証
|

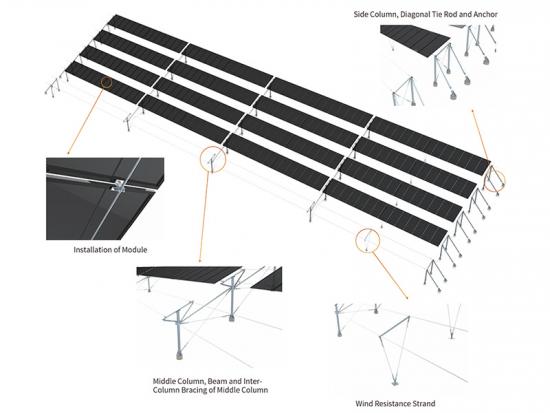

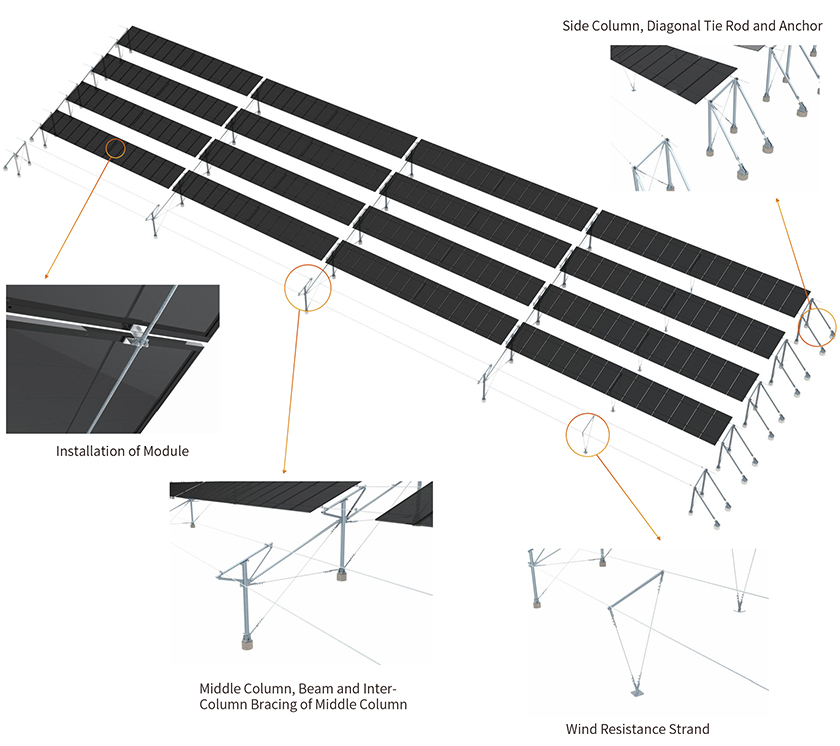

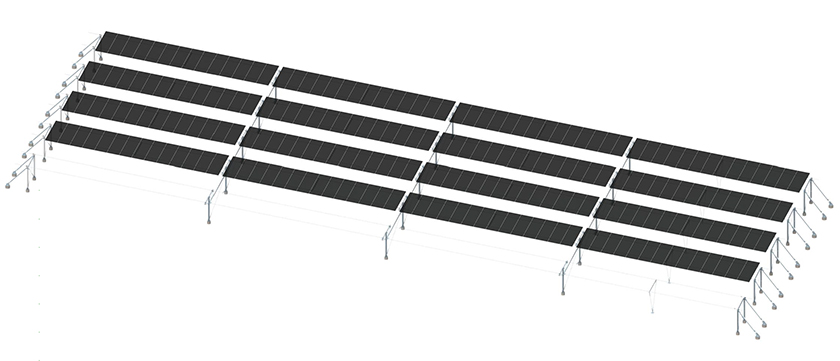

技術的な詳細 インストール 地面 財団 PHC/場所打ち杭 モジュールレイアウト 縦向きの1列 シングルスパン ≤50m 風荷重 0.45KN/㎡（プロジェクトに応じて調整可能） 積雪荷重 0.15 KN/㎡（プロジェクトに応じて調整可能） 傾斜角度 ≤15° 標準 GB 50009-2012、GB 50017-2017、NB/T 10115-2018、JGJ257-2012、JGJT 497-2023 材料 陽極酸化アルミニウムAL6005-T5、溶融亜鉛めっき鋼、Zn-Al-Mgプレコート鋼、ステンレス鋼SUS304 保証 10年間保証
異なる瓦屋根には、瓦屋根の型に基づいて異なる瓦フックが必要です。 屋根のタイプに応じて適切なフックを選択できます。
設置場所 屋根 タイプ 調整不可 サイズ カスタマイズ 色 自然 材料 SUS304 認証 ISO9001 保証 10年および20年の耐用年数
特徴 ·安定性と信頼性に優れた風力・太陽光ハイブリッドシステム ·費用対効果が高い ·柔軟な展開 ·多様な用途範囲 ·メンテナンスコストが低い ·高いシステム統合性、小さな敷地面積 応用 ·科学研究デモンストレーション ・通信基地局 ·家庭用電源 ·水文モニタリング ·森林火災予防 ·国境警備所 ·島嶼部電源 システムパラメータ ソーラーパネルの電力 200W 250W 250W 太陽光パネルの数 2 PCS 4個 6個 水平軸風力タービン 1kW 2KW 3KW 太陽光発電DCケーブル 1セット MC4コネクタ 1セット 風力・太陽光ハイブリッドコントローラー 1kW 2KW 3KW リチウム電池/鉛蓄電池（ゲル） 24V 48V バッテリー容量 200Ah 200Ah 300Ah インバータAC入力側電圧 170～275V インバータAC入力側周波数 45～65Hz インバータオフグリッド定格出力電力 1kW 2KW 3KW オフグリッド側の最大出力皮相電力 1.2KVA、30S 2. 4KVA、30S 3. 6KVA、30S オフグリッド側の定格出力電圧 1/N/PE、220V オフグリッド側の定格出力周波数 50Hz 切り替え時間
高品質アルミニウム/亜鉛メッキ鋼地上ソーラーパネル設置構造
SolFirsTech-RC ルーフクランプシリーズ 寸法（mm） あ B ℃(°) ソルファーズテック-RC-08 28 34 122 ソルファーズテック-RC-0 9 20 20 123 ソルファーステック-RC- 10 20 20 123 ソルファーステック-RC- 11 25 23.8 132 ソルファーステック-RC- 18 22 16 120 ソルファーステック-RC- 21 52 12 135 ソルファーステック-RC- 22 33.7 18 135 ソルファーステック-RC- 23 33.7 18 135 技術的な詳細 インストール 金属屋根 風荷重 最大60m/秒 積雪荷重 1.4kn/m² 傾斜角度 屋根面と平行 標準 GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 材料 アルマイト処理アルミニウム AL 6005-T5、ステンレス鋼 SUS304 保証 10 年保証
特徴 · 強力な無効電力補償能力、力率調整範囲±0.8 · 複数の通信方法は柔軟かつオプションです（RS485、イーサネット、GPRS/Wi-Fi） · リモートアップグレードをサポート · PID修復によりモジュールのパフォーマンスを向上 · ACとDCスイッチを装備し、メンテナンスがより安全で便利になりました · 世界的に有名な部品を100%選定、長寿命 応用 ·分散型 · R うわっ · ホテル · 工場 · リゾート · 商業ビル · 会議センター · オフィスビル システム電力 40 クォリティ 50 クォリティ 60 クォリティ 80kW 100kW ソーラーパネルの電力 400 W 420 W 450 W 450W 450W 太陽光パネルの数 100個 120個 134個 178個 222個 太陽光発電DCケーブル 1セット MC4コネクタ 1セット インバータの定格出力 33kW 40kW 50kW 70kW 80kW 最大出力皮相電力 36.3KVA 44KVA 55KVA 77KVA 88KVA 定格グリッド電圧 3/N/PE、400V グリッド電圧範囲 2 70- 480 V 交流 定格グリッド周波数 50Hz グリッド周波数範囲 45～65Hz 最大限の効率 98. 60% 島嶼効果保護 はい DC逆接続保護 はい AC短絡保護 はい 漏れ電流保護 はい 侵入保護レベル IP66 動作温度 システム 冷却方法 自然冷却 最大作業高度 -25～+60℃ コミュニケーション 4G（オプション）/WiFi（オプション） AC出力銅芯ケーブル 1セット 配電ボックス 1セット 補助材料 1セット 太陽光発電設置型 アルミニウム/カーボンスチールマウント（1セット）
設置場所 屋根 タイプ 調整可能 サイズ カスタマイズ 色 自然 材料 SUS304 認証 ISO9001 保証 10年および20年の耐用年数
アルミバラストマウントシステム、 取り付けが簡単---シンプルな設計と事前に組み立てられたコンポーネントにより、迅速かつ簡単に設置できます。
ソーラー L フィート はルーフ ソーラー システムでよく使用され、レールと屋根を連結します。
アーススクリューは、太陽光発電システムの土台として広く使用されています。当社のアーススクリューはすべて亜鉛メッキ加工が施されており、耐久性に優れているため、錆や腐食に強いです。様々な状況に合わせて、様々なアーススクリューをご用意しております。カスタマイズ製品やご相談も承っております。
地上スクリュー式太陽光発電架台システムの主要構造はHDG鋼で、美しい外観、強固な構造、そして信頼性を備えています。また、お客様のご要望に応じて、様々な角度のブラケットをカスタマイズすることも可能です。
