商品番号。:
SF-TF-01お支払い:
T/T,L/C,D/P価格:
$0.059/pcs製品原産地:
China色:
silver black配送先:
Xiamen,Chinaリード タイム:
10-15 working days製品説明

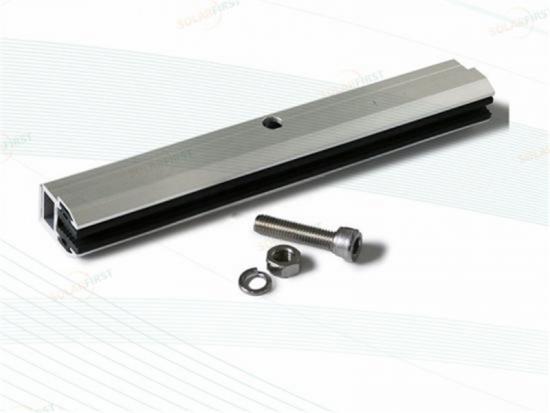

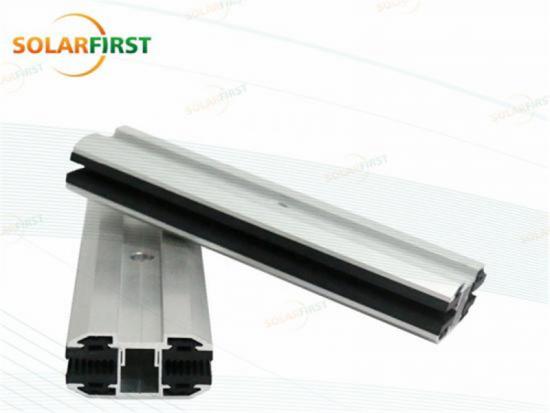

アルミニウム薄膜フレームレスソーラーパネル
ミッドクランプとエンドクランプ
材料
Al 6005-T5
AL 6063、AL 6003が利用可能
サイズ
80mm、120mm、150mm
OEM対応可能
適用可能なモジュール
6～9mmのフレームレス薄膜太陽電池モジュール
コンポーネント
アルミボディ、A2-70ボルト、EPDMゴム、ステンレススチールファスナーなど
表面
陽極酸化または黒色電気泳動
認証
ISO、SGS、アルミニウム試験レポート。
保証
12年
導入
薄膜太陽電池パネルクランプは、さまざまな仕様に使用できます。
薄膜太陽電池モジュールまたはガラスフレームなし太陽電池モジュール
中間のゴムが薄膜太陽電池パネルをしっかりと保護します。適切な締め付け力で太陽電池モジュールを損傷することなく、太陽電池パネルの動きを効果的に防ぎます。
薄膜太陽電池パネルクランプ、サイズ80mm、120mm、150mm。モジュール用 6〜9mmのフレームレス薄膜太陽電池モジュール。
薄膜太陽電池パネルクランプ、サイズ80mm、120mm、150mm。モジュール用 6〜9mmのフレームレス薄膜太陽電池モジュール。
薄膜太陽電池パネルクランプ、サイズ80mm、120mm、150mm。モジュール用 6〜9mmのフレームレス薄膜太陽電池モジュール。
薄膜太陽電池パネルクランプ、サイズ80mm、120mm、150mm。モジュール用 6〜9mmのフレームレス薄膜太陽電池モジュール。
薄膜太陽電池パネルクランプ、サイズ80mm、120mm、150mm。モジュール用 6〜9mmのフレームレス薄膜太陽電池モジュール。
特徴と特性 高い適応性 ほぼすべての地形に適応 高い安定性 ヘリンボーン構造、多点支持、スクエアメッシュ形状設計 アクセシビリティ 独立したトラッカー間の障害がなく、構築とメンテナンスが容易 信頼性 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 トラッカー構造 追跡技術 デュアル軸トラッカー システム電圧 1000V/1500V 追跡範囲 方位角 ±120°、仰角 0～60° 作業風速 18 m/s（カスタマイズ可能） 最大風速 35 m/s（ASCE 7-10） トラッカーあたりのモジュール W40モジュール（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ ≥65ミクロン 駆動システム 独立財団 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
技術的な詳細 インストール 地面 財団 PHC/場所打ち杭 モジュールレイアウト 縦向きの1列 シングルスパン ≤20m 風荷重 0.45KN/㎡（プロジェクトに応じて調整可能） 積雪荷重 0.15 KN/㎡（プロジェクトに応じて調整可能） 傾斜角度 ≤30° 標準 GB 50009-2012、GB 50017-2017、NB/T 10115-2018、JGJ257-2012、JGJT 497-2023 材料 陽極酸化アルミニウムAL6005-T5、溶融亜鉛めっき鋼、Zn-Al-Mgプレコート鋼、ステンレス鋼SUS304 保証 10年間保証
屋根の雨押さえ 技術的な詳細 設計の説明: フラッシングを適用して、水漏れを効果的に防止します。 インストール 金属屋根 風荷重 最大60m/秒 積雪荷重 1.4kn/m² 標準 GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 材料 アルマイト処理アルミニウム AL 6005-T5、ステンレス鋼 SUS304 保証 10 年保証
当社のアーススクリューは、炭素鋼Q235製で、HDGコーティング（80μm以上）が施されています。溶融亜鉛めっきにより優れた耐食性を備え、開放空間でのスクリュー締結機との互換性も備えています。長さやサイズはカスタムメイドで対応可能です。
技術的な詳細 インストール 金属屋根 風荷重 最大60m/秒 積雪荷重 1.4kn/m² 傾斜角度 5°～45° 標準 GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 材料 アルマイト処理アルミニウム AL 6005-T5、ステンレス鋼 SUS304 保証 10 年保証
ステンレス鋼とアルミニウムの優れた品質により、最も耐久性の高い取り付けが保証されます。 お客様の屋根に適した商品をお選びください。 または、屋根の詳細をお知らせいただければ、最適なものを選んで差し上げます。
技術的な詳細 設計の説明: このソリューションは、傾斜の小さい地面やコンクリートの屋根にも適用できます。 軽量構造、強力な強度、優れた柔軟性、お客様はプロジェクトのニーズに応じて傾斜角度を選択できます。 インストール 地面/コンクリート屋根 風荷重 最大60m/秒 積雪荷重 1.4kn/m² 傾斜角度 5～60 ° 標準 GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 材料 アルマイト処理アルミニウム AL 6005-T5、ステンレス鋼 SUS304 保証 10 年保証
