特徴と特性
高い適応性 ほぼすべての地形に適応

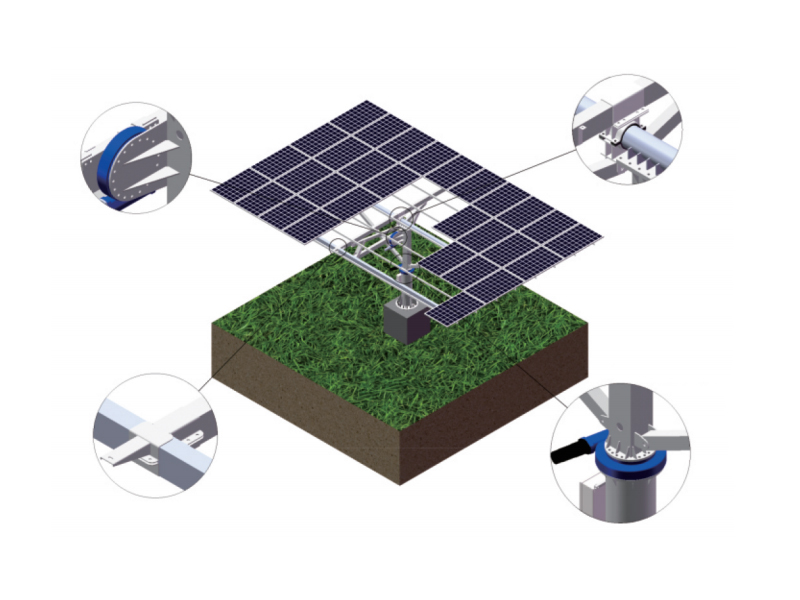

高い安定性 ヘリンボーン構造、多点支持、スクエアメッシュ形状設計
アクセシビリティ 独立したトラッカー間の障害がなく、構築とメンテナンスが容易
信頼性 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。
スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。
|
トラッカー構造 |
|
|
追跡技術 |

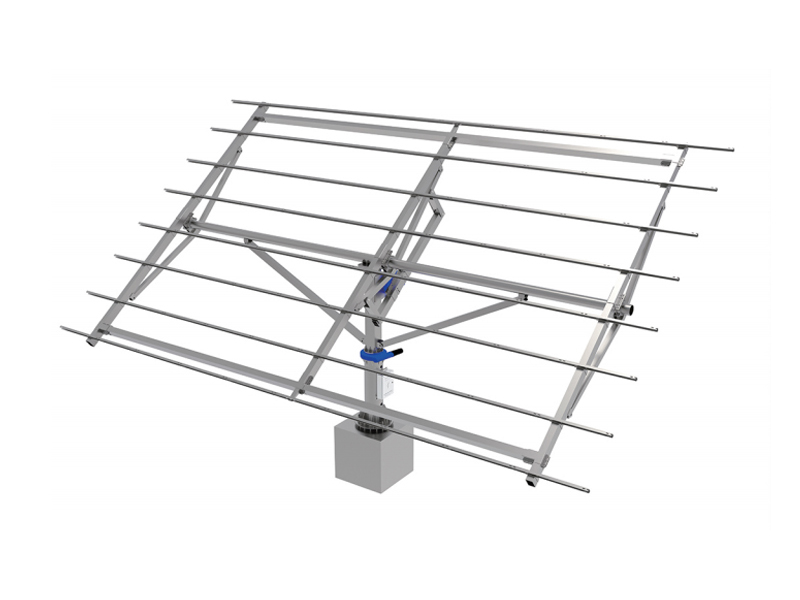

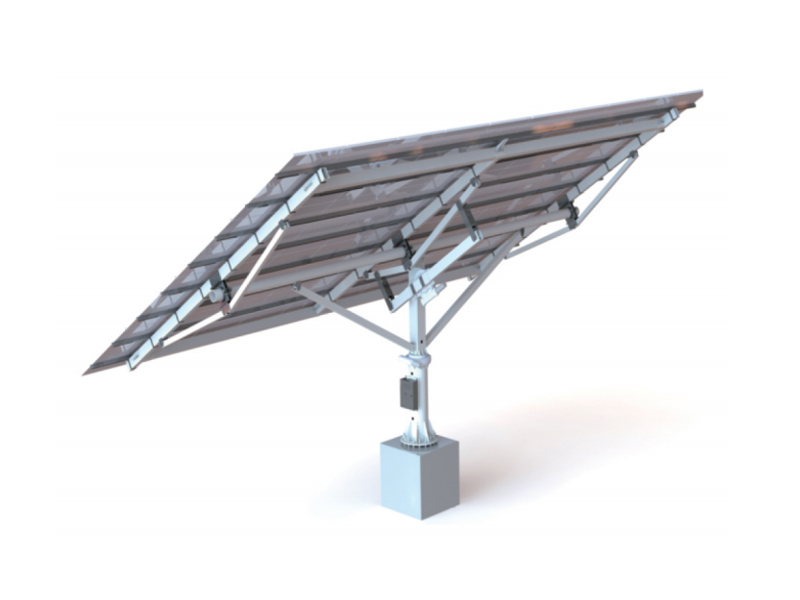

デュアル軸トラッカー |
|
システム電圧 |
1000V/1500V |
|
追跡範囲 |

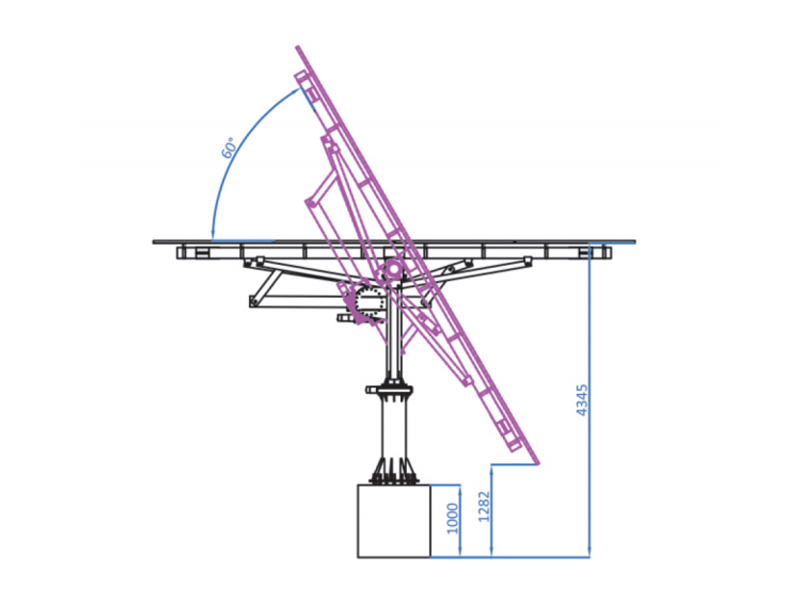

方位角 ±120°、仰角 0～60° |
|
作業風速 |
18 m/s（カスタマイズ可能） |
|
最大風速 |
35 m/s（ASCE 7-10） |
|
トラッカーあたりのモジュール |
W40モジュール（カスタマイズ可能） |
|
主な材料 |
溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 |
|
平均コーティング厚さ |
≥65ミクロン |
|
駆動システム |
独立財団 |
|
基礎タイプ |
PHC / 場所打ち杭 / 鋼管杭 |
|
制御システム |
|
|
制御システム |
MCU |
|
トラッキングモード |
閉ループ時間制御 + GPS |
|
追跡精度 |
<2° |
|
コミュニケーション |
無線（ZigBee、LoRa）; 有線（RS485） |
|
粉末の獲得 |
外部電源 / ストリング電源 / 自己電源 |
|
夜間の自動収納 |
はい |
|
強風時の自動収納 |
はい |
|
最適化されたバックトラッキング |
はい |
|
保護等級 |
IP65 |
|
動作温度 |
-30℃～65℃ |
|
風速計 |
はい |
|
消費電力 |
1日あたり0.5kWh |

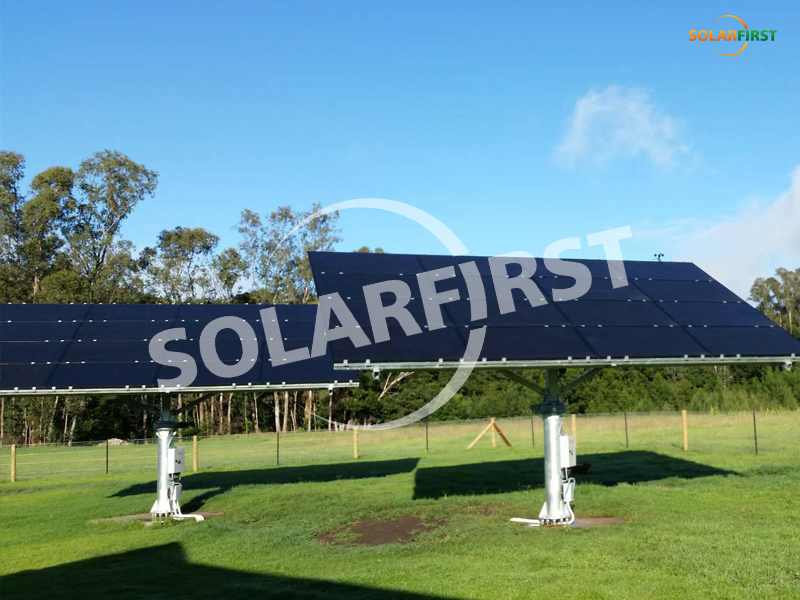

プロジェクトリファレンス
水平単軸トラッカー
水平単軸トラッカー
水平単軸トラッカー
デュアル軸トラッカー
傾斜単軸トラッカー
特徴と特性 高い適応性 南北方向の不整地への勾配差適応性は最大15% 少ないパイル s 2Pモジュール設計により、杭基礎（140個/MWまで）が不要になり、コストが大幅に削減されます。 互換性 182/210mmセルの太陽電池モジュールに対応 アクセシビリティ 独立したトラッカー間の障害がなく、構築とメンテナンスが容易 信頼性 独立した制御システムは、動作を監視し、障害点を適時に発見し、出力損失を削減するのに役立ちます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 合理的な設計 独自の構造設計と厳格な風洞試験により安定性が確保されています。 トラッカー構造 追跡技術 水平単軸トラッカー システム電圧 1000V/1500V 追跡範囲 ±45°/±60° 作業風速 18 m/s（カスタマイズ可能） 最大風速 35 m/s（ASCE 7-10） トラッカーあたりのモジュール ≤60モジュール（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ ≥65ミクロン 駆動システム 旋回駆動装置 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
特徴と特性 高い適応性 高い適応性 南北方向の不整地への勾配差適応性は最大15% 高い安定性 マルチポイントドライブにより、風ねじれ抵抗と臨界風速が大幅に向上します。 互換性 182/210mmセルの太陽電池モジュールに対応 アクセシビリティ 独立したトラッカー間の障害がなく、構築とメンテナンスが容易 信頼性 独立した制御システムは、動作を監視し、障害点を適時に発見し、出力損失を削減するのに役立ちます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 合理的な設計 独自の構造設計と厳格な風洞試験により安定性を確保 トラッカー構造 追跡技術 水平単軸トラッカー システム電圧 1000V/1500V 追跡範囲 ±45° 作業風速 18 m/s（カスタマイズ可能） 最大風速 45 m/s（ASCE 7-10） トラッカーあたりのモジュール ≤120モジュール（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ ≥65ミクロン 駆動システム 旋回駆動装置/リニアアクチュエータ 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
特徴と特性 大容量 2つのトラッカーは最大4つのモジュール列（120個）にリンクされます。 互換性 182/210mmセルの太陽電池モジュールに対応 高い安定性 過酷な環境下での共振を低減するダンパーを装備する 信頼性 独立した制御システムは、動作を監視し、障害点を適時に発見し、出力損失を削減するのに役立ちます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 合理的な設計 独自の構造設計と厳格な風洞試験により安定性を確保 トラッカー構造 追跡技術 水平単軸トラッカー システム電圧 1000V/1500V 追跡範囲 ±50° 作業風速 18 m/s（カスタマイズ可能） 最大風速 45m/s（ASCE7-10） 最大風速 120 モジュール未満（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ 65歳以上 ミクロン 駆動システム リニアアクチュエータ 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
特徴と特性 高い安定性 三角形の支柱とシンプルな構造で安定性を向上 信頼性 独立した制御システムは、動作を監視し、障害点を適時に発見し、電力出力損失を削減するのに役立ちます。 スマートトラッキング 地形や天候に応じて傾斜角度をスマートかつタイムリーに調整します トラッカー構造 追跡技術 傾斜単軸トラッカー システム電圧 1000V/1500V 追跡範囲 ±45° 傾斜角度 方位角5～25° 作業風速 18 m/s（カスタマイズ可能） 最大風速 40 m/s（ASCE 7-10） トラッカーあたりのモジュール W20モジュール（カスタマイズ可能） 主な材料 溶融亜鉛めっきQ235B/Q355B Zn-Al-Mgコーティング鋼 平均コーティング厚さ ≥65ミクロン 駆動システム 旋回駆動装置 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
特徴 · 強力な無効電力補償能力、力率調整範囲±0.8 · 複数の通信方法は柔軟かつオプションです（RS485、イーサネット、GPRS/Wi-Fi） · リモートアップグレードをサポート · PID修復によりモジュールのパフォーマンスを向上 · ACとDCスイッチを装備し、メンテナンスがより安全で便利になりました · 世界的に有名な部品を100%選定、長寿命 応用 ·分散型 · R うわっ · ホテル · 工場 · リゾート · 商業ビル · 会議センター · オフィスビル システム電力 40 クォリティ 50 クォリティ 60 クォリティ 80kW 100kW ソーラーパネルの電力 400 W 420 W 450 W 450W 450W 太陽光パネルの数 100個 120個 134個 178個 222個 太陽光発電DCケーブル 1セット MC4コネクタ 1セット インバータの定格出力 33kW 40kW 50kW 70kW 80kW 最大出力皮相電力 36.3KVA 44KVA 55KVA 77KVA 88KVA 定格グリッド電圧 3/N/PE、400V グリッド電圧範囲 2 70- 480 V 交流 定格グリッド周波数 50Hz グリッド周波数範囲 45～65Hz 最大限の効率 98. 60% 島嶼効果保護 はい DC逆接続保護 はい AC短絡保護 はい 漏れ電流保護 はい 侵入保護レベル IP66 動作温度 システム 冷却方法 自然冷却 最大作業高度 -25～+60℃ コミュニケーション 4G（オプション）/WiFi（オプション） AC出力銅芯ケーブル 1セット 配電ボックス 1セット 補助材料 1セット 太陽光発電設置型 アルミニウム/カーボンスチールマウント（1セット）
導入： SolFirsTechPVROOFは、建物構造と発電機能を一体化した鋼製防水小屋シリーズです。防風、防雪、防水、採光機能を備えています。コンパクトな構造と美しい外観を備え、あらゆる敷地への適応性に優れています。 防水構造＋太陽光発電 、 従来の天窓に代わる環境に優しい代替品です。
屋根の雨押さえ 技術的な詳細 設計の説明: フラッシングを適用して、水漏れを効果的に防止します。 インストール 金属屋根 風荷重 最大60m/秒 積雪荷重 1.4kn/m² 標準 GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 材料 アルマイト処理アルミニウム AL 6005-T5、ステンレス鋼 SUS304 保証 10 年保証
