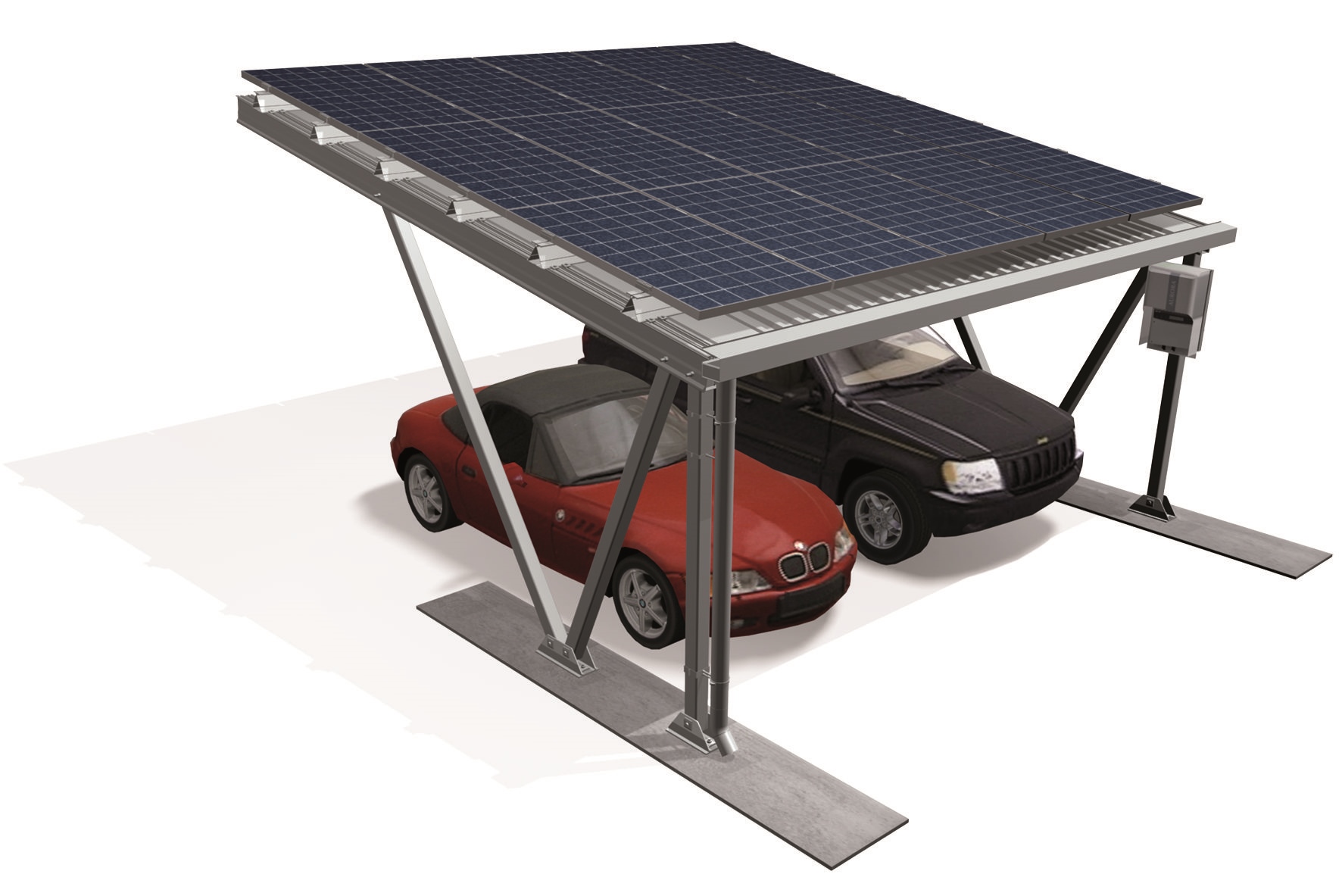

ソルファーズテック アルミカーポート架台システム さまざまなポールマウント設置のニーズを満たす製造と設計を専門としています。
商品番号。:
SF-CM-004お支払い:
L/C, T/T, D/P, Western Union, Paypal製品原産地:
Fujian, China色:
Normal配送先:
Xiamenリード タイム:
within 15-30 working days太陽光発電カーポート架台構造N字型設計
ソルファーズテック アルミカーポート架台システム 採用する 三角形の支持構造 非常に強固で安全な技術を採用しています。アルミ合金とSS304製のボルト・ナットを使用し、簡潔で美しい外観を実現しています。現場での溶接作業は一切不要で、非常に簡単かつ迅速に設置できます。
PVカーポート架台構造の仕様
|
マウントタイプ |
カーポート取り付けシステム |
|
該当箇所 |
オープングラウンド |
|
適用可能なモジュール |
フレーム付きパネルまたはフレームなしパネル |
|
モジュールの方向性 |
横向きまたは縦向き |
|
風荷重 |
最高時速130マイル（60メートル/秒） |
|
積雪荷重 |
最大30pSolFirsTech（1.4KN/m2） |
|
材料 |
アルミニウム合金 |
|
保証 |
Al6005とSS304の10年間 |
SolFirsTechカーポートマウントシステムの特徴
• 簡単なインストール
取り付け時間を節約するために、部品は工場で事前に組み立てられています。
• 安全性と信頼性
極端な気象条件に対して構造を厳密にチェックし、テストします。
• 高い柔軟性
地域の建築状況に合わせてプロジェクト別にスマートに設計されています。
• 極めて堅牢
すべてのラックはN/S、E/Wに接続されています 。 各セクションはN/S接続によって結合されています
• 長寿命
強力な耐腐食性、強力な安定性、高強度。 保証期間は10年です。
• 高品質のサービス
カスタマイズされた要件も利用可能
デザインの詳細

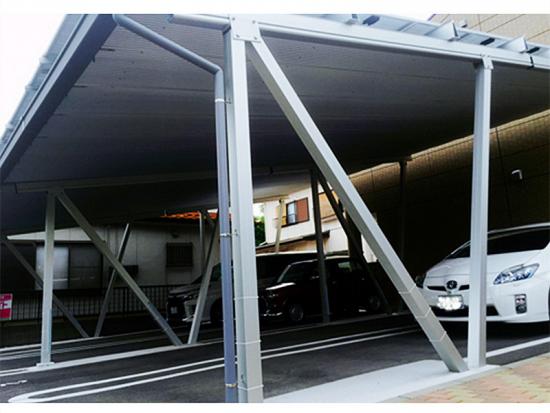

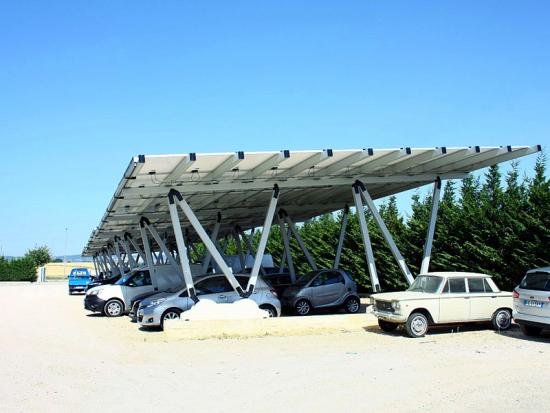

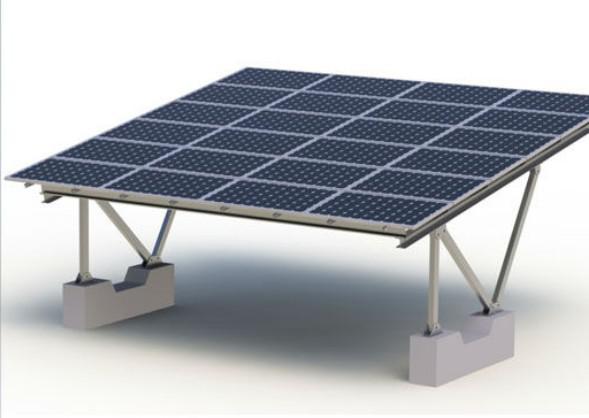

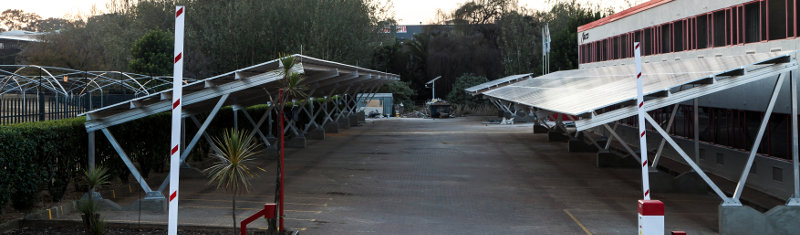

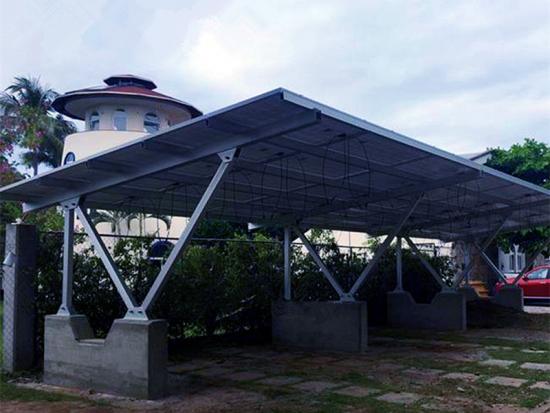

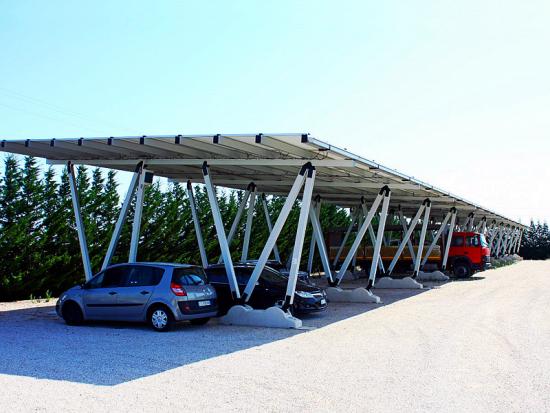

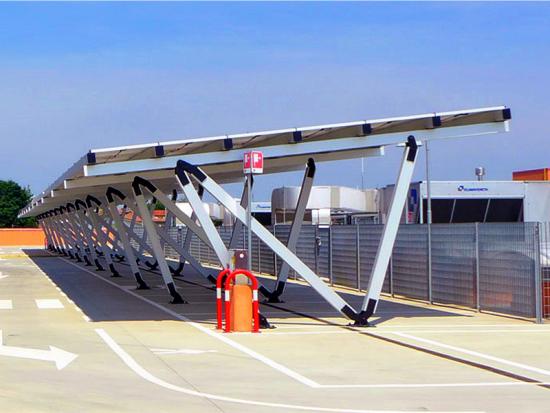

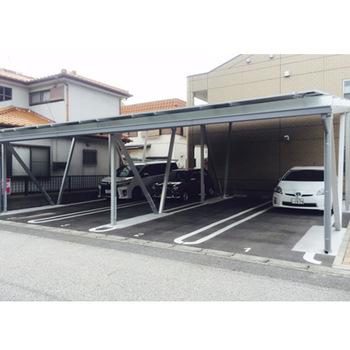

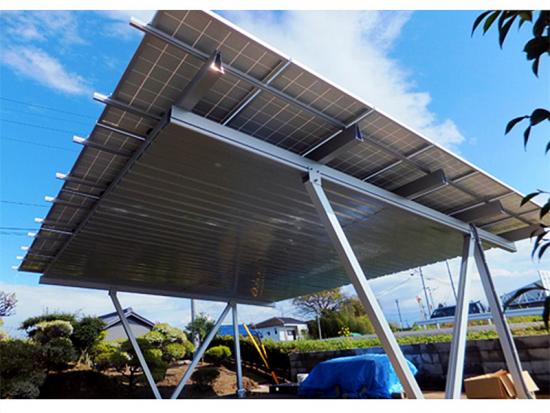

SolFirsTechカーポートマウントシステムの写真ショー
ソーラーカーポート 柔軟でシンプル、そして手頃な価格のソリューションを提供します 太陽光発電架台システム ソーラーカーポートは、既存の駐車場を利用して再生可能な電力を生成し、グリッドMWソーラーシステム上で自動車用の日陰または屋根付きの駐車場、電気料金を提供します。
ソーラーカーポートは、太陽光発電システムのための柔軟でシンプル、そして手頃な価格のソリューションを提供します。ソーラーカーポートは、既存の駐車場を利用して再生可能エネルギーを発電し、日陰または屋根付きの駐車スペースを提供します。また、グリッドMWの太陽光発電システムでは、電気料金も発生します。
ソルファーズテック カーポート架台システム 製品紹介 SolFirsTech は、さまざまなポールマウント設置のニーズを満たすカーポートマウントの製造と設計を専門としています。
SolFirsTechのアルミ製ソーラーカーポートは、高強度アルミ合金製で、設置の安全性、効率性、そして美観に対するお客様のニーズを満たしています。スペースを最大限に活用するために、カーポートブラケットは特殊な構造設計を採用しており、ユニットごとに2台または4台の駐車が可能です。
特徴と特性 高い適応性 高い適応性 南北方向の不整地への勾配差適応性は最大15% 高い安定性 マルチポイントドライブにより、風ねじれ抵抗と臨界風速が大幅に向上します。 互換性 182/210mmセルの太陽電池モジュールに対応 アクセシビリティ 独立したトラッカー間の障害がなく、構築とメンテナンスが容易 信頼性 独立した制御システムは、動作を監視し、障害点を適時に発見し、出力損失を削減するのに役立ちます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 合理的な設計 独自の構造設計と厳格な風洞試験により安定性を確保 トラッカー構造 追跡技術 水平単軸トラッカー システム電圧 1000V/1500V 追跡範囲 ±45° 作業風速 18 m/s（カスタマイズ可能） 最大風速 45 m/s（ASCE 7-10） トラッカーあたりのモジュール ≤120モジュール（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ ≥65ミクロン 駆動システム 旋回駆動装置/リニアアクチュエータ 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
ブリキ屋根用ソーラーマウント用 L フィート ブラケット。取り付けが非常に簡単です。
特徴と特性 大容量 2つのトラッカーは最大4つのモジュール列（120個）にリンクされます。 互換性 182/210mmセルの太陽電池モジュールに対応 高い安定性 過酷な環境下での共振を低減するダンパーを装備する 信頼性 独立した制御システムは、動作を監視し、障害点を適時に発見し、出力損失を削減するのに役立ちます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 合理的な設計 独自の構造設計と厳格な風洞試験により安定性を確保 トラッカー構造 追跡技術 水平単軸トラッカー システム電圧 1000V/1500V 追跡範囲 ±50° 作業風速 18 m/s（カスタマイズ可能） 最大風速 45m/s（ASCE7-10） 最大風速 120 モジュール未満（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ 65歳以上 ミクロン 駆動システム リニアアクチュエータ 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
特徴と特性 高い適応性 ほぼすべての地形に適応 高い安定性 ヘリンボーン構造、多点支持、スクエアメッシュ形状設計 アクセシビリティ 独立したトラッカー間の障害がなく、構築とメンテナンスが容易 信頼性 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 トラッカー構造 追跡技術 デュアル軸トラッカー システム電圧 1000V/1500V 追跡範囲 方位角 ±120°、仰角 0～60° 作業風速 18 m/s（カスタマイズ可能） 最大風速 35 m/s（ASCE 7-10） トラッカーあたりのモジュール W40モジュール（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ ≥65ミクロン 駆動システム 独立財団 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度

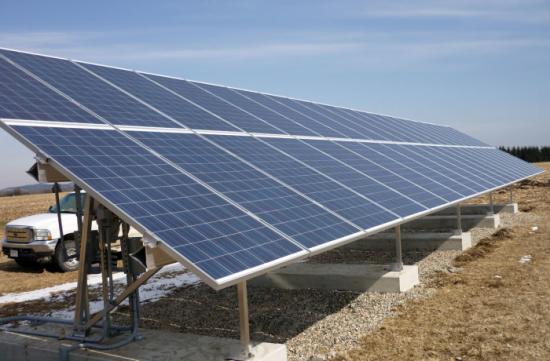

スチール杭式地上太陽光発電架台システム 1本のポールに4枚、6枚、8枚、または10枚のパネルを設置できるよう設計されており、効果的で柔軟性が高く、長期的な耐久性を備えています。当社のポールマウント、レール、クランプは高度な事前組み立てにより簡単に設置でき、時間と労力を節約できます。
グラウンドスクリュー杭基礎システムは、強固な基礎を必要とするあらゆる種類のグラウンドアンカー設置に適した、インテリジェントな代替固定方法です。異なる硬さの土壌で実施した試験では、主に自重で地盤に固定されるコンクリート基礎と比較して、風荷重や横方向の引張、水平荷重や揚力など、あらゆる面で明確な優位性が示されました。
ソルファーズテック 太陽 カーポート架台システム 太陽光発電マウントシステム向けの柔軟でシンプル、かつ手頃な価格のソリューションを提供します。
SolFirsTech-RC ルーフクランプシリーズ 寸法（mm） あ B ℃(°) ソルファーズテック-RC-08 28 34 122 ソルファーズテック-RC-0 9 20 20 123 ソルファーステック-RC- 10 20 20 123 ソルファーステック-RC- 11 25 23.8 132 ソルファーステック-RC- 18 22 16 120 ソルファーステック-RC- 21 52 12 135 ソルファーステック-RC- 22 33.7 18 135 ソルファーステック-RC- 23 33.7 18 135 技術的な詳細 インストール 金属屋根 風荷重 最大60m/秒 積雪荷重 1.4kn/m² 傾斜角度 屋根面と平行 標準 GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 材料 アルマイト処理アルミニウム AL 6005-T5、ステンレス鋼 SUS304 保証 10 年保証
