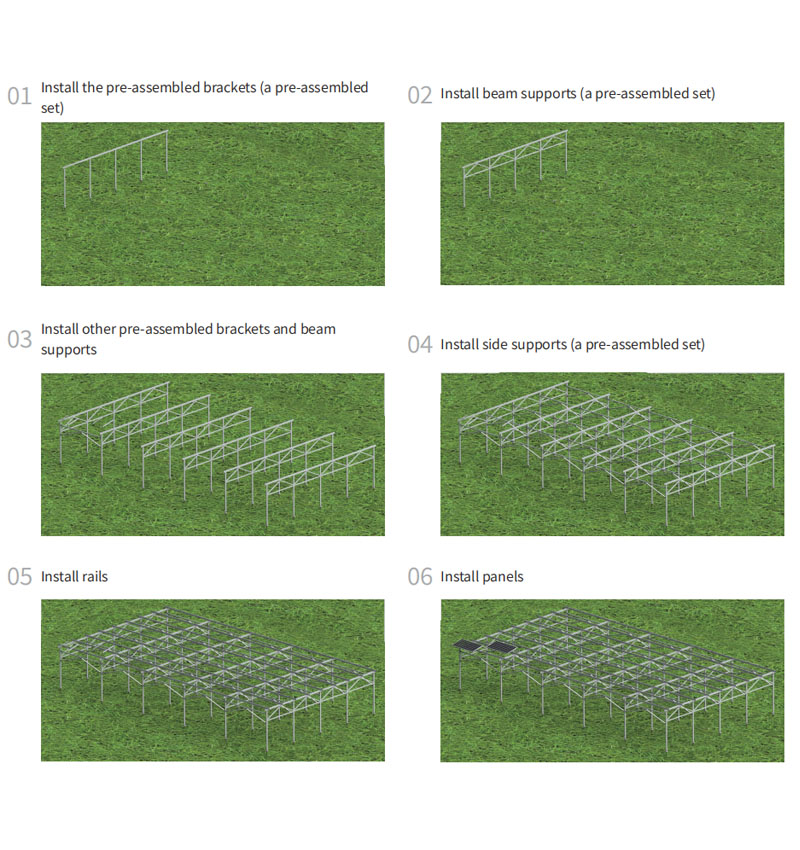

インストール手順
技術的な詳細

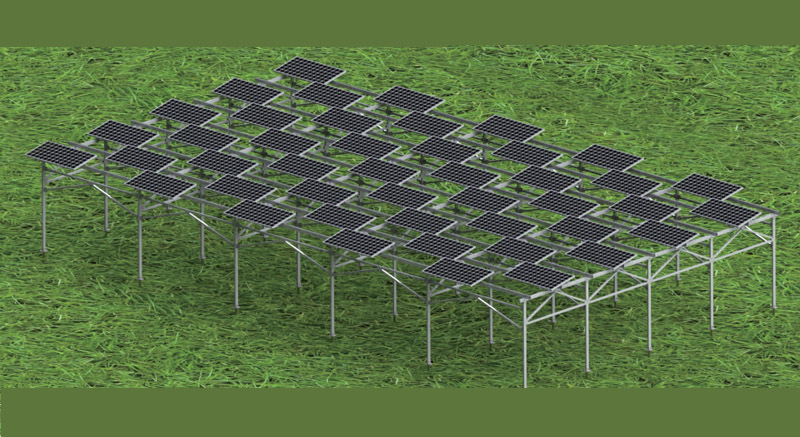

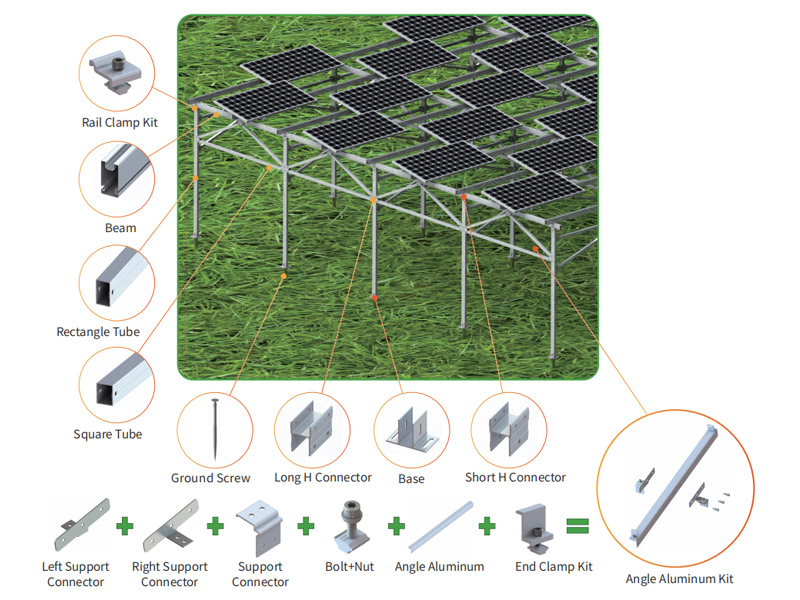

設計の説明: このソリューションは、ソーラーパネルが太陽光から電力を生成する一方で、その下部構造は
作物、食用菌類、家畜に適した生育環境を提供します。
インストール
地面
財団
グラウンドスクリュー/コンクリート
風荷重
最大60m/秒
積雪荷重
1.4kn/m²
標準
GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007
材料
アルマイト処理アルミニウム AL 6005-T5、ステンレス鋼 SUS304
保証
10
年保証

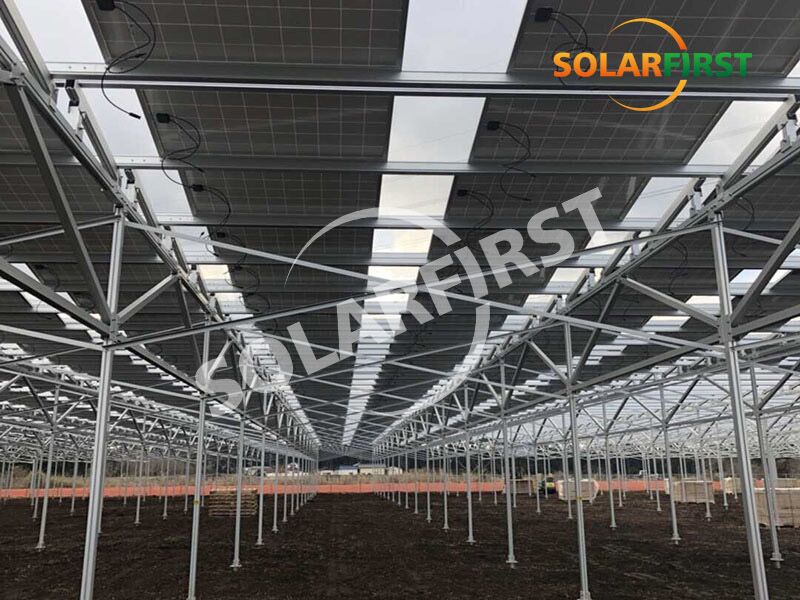

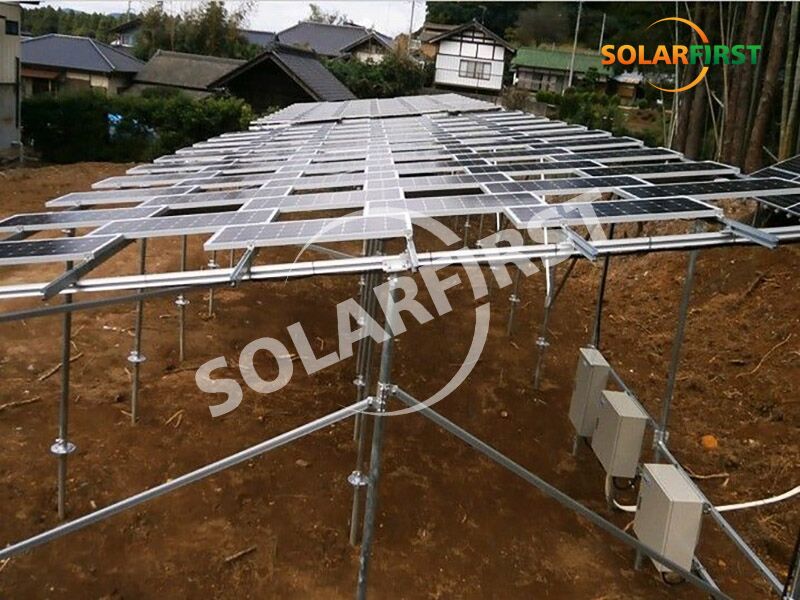

プロジェクトリファレンス
特徴と特性 高い適応性 高い適応性 南北方向の不整地への勾配差適応性は最大15% 高い安定性 マルチポイントドライブにより、風ねじれ抵抗と臨界風速が大幅に向上します。 互換性 182/210mmセルの太陽電池モジュールに対応 アクセシビリティ 独立したトラッカー間の障害がなく、構築とメンテナンスが容易 信頼性 独立した制御システムは、動作を監視し、障害点を適時に発見し、出力損失を削減するのに役立ちます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 合理的な設計 独自の構造設計と厳格な風洞試験により安定性を確保 トラッカー構造 追跡技術 水平単軸トラッカー システム電圧 1000V/1500V 追跡範囲 ±45° 作業風速 18 m/s（カスタマイズ可能） 最大風速 45 m/s（ASCE 7-10） トラッカーあたりのモジュール ≤120モジュール（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ ≥65ミクロン 駆動システム 旋回駆動装置/リニアアクチュエータ 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
このソリューションは、傾斜の小さい地面やコンクリート屋根にも適用できます。軽量でありながら、高い強度と優れた柔軟性を備えた構造です。
カーポートの排水 技術的な詳細 デザインの説明：カーポートのメインブラケットは高強度炭素鋼で作られており、レールと防水 システムは、安全性、設置の利便性、そして美観といったお客様のニーズを満たすため、アルミニウム合金を採用して設計されています。特殊な構造設計により、複数の車両をユニットとして自由に組み合わせることができ、スペースを最大限に活用できます。 インストール 地面 財団 コンクリート 風荷重 最大60m/秒 積雪荷重 1.4kn/m² 標準 GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50017-2017 材料 陽極酸化処理AL6005-T5、溶融亜鉛めっき鋼 、 ステンレス鋼SUS304 保証 10 年保証 プロジェクトリファレンス
[if !supportLists] N- [終了] 型構造 広く使用されている構造、安定しており、便利 インストール、顧客に歓迎されました。 推奨環境: 積雪荷重および風荷重が低い。 V型構造 施工が容易で実用性に優れた構造です。V型構造は地上高の制限があるため、コンクリートの陸屋根や雑草や大型動物のいない場所に適しています。費用対効果の高いアプローチです。 推奨環境: 積雪荷重および風荷重が低い。 W型構造 ダブルV字構造により、構造体自体の安定性を強化した人気の構造。様々な環境で使用可能です。 推奨環境: 積雪荷重および風荷重が大きい。 テクニ cal詳細 イン 計算 地面 風荷重 最大60 MS S 今 負荷 1.4kn/m ² 標準 GB50009-2012、 EN1990:2002、 ASE7-05, AS/NZS1170、 JIS C8955:2017、 GB50429-2007 材料 アルミニウム AL6005-T5、溶融亜鉛めっき鋼、ステンレス鋼 SUS304 保証 10年間保証
ルーフマウントシステム用のアルミ製L字脚は、レールとソーラーパネルを接続するために使用されます。サイズはカスタマイズ可能です。
SolFirsTech-RC ルーフクランプシリーズ 寸法（mm） あ B ℃(° ） ソルファーズテック-RC-15 76 21(右) 112 ソルファーズテック-RC-16 76 21(右) 112 技術的な詳細 インストール 金属屋根 風荷重 最大60m/秒 積雪荷重 1.4kn/m² 傾斜角度 屋根面と平行 標準 GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 材料 アルマイト処理アルミニウム AL 6005-T5、ステンレス鋼 SUS304 保証 10 年保証
グラウンドスクリューシステムは、掘削機を用いて設置する最新の基礎システムであり、最も効率的でコスト削減効果の高い基礎ソリューションです。様々な土壌条件に幅広く適用できます。グラウンドスクリューは、太陽光発電システム、タイマーフレームなど、様々な用途に使用できます。
インストール手順 PHC杭の種類 技術的な詳細 設計の説明: 1. 水たまり、沼地、湿地、または深い泥地に適用できます。 2、洪水が発生しやすい地域に特に適しています。 イン 計算 G ラウンド 財団 杭打ち工法／高コンクリート杭（H≥600mm） 風荷重 最大60 MS 積雪荷重 1.4 知っている /m² 標準 GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50017-2017 材料 陽極酸化アルミニウムAL6005-T5、溶融亜鉛めっき鋼、Zn-Al-Mgプレコート鋼、ステンレス鋼SUS304 保証 10年間保証 プロジェクトリファレンス
特徴 · 効率的な電力変換、プラグアンドプレイ、待つ必要はありません · インテリジェント回路、5Vで安定した出力電力、安定した出力電流のマッチング、 充電機器の損傷を避ける · 丈夫で防水性、耐腐食性に優れたETFE素材で長寿命 · キャンプ/ハイキング用 応用 屋外DC電源設置場所 システムパラメータ
設置場所 屋根 タイプ 調整不可 サイズ カスタマイズ 色 自然 材料 SUS304 認証 ISO9001 保証 10年および20年の耐用年数
ソーラー L フィート はルーフ ソーラー システムでよく使用され、レールと屋根を連結します。
ソルファーズテック 屋根取り付けシステム 商業用屋根および住宅用屋根の太陽光発電設置システムに広く使用されており、設置が速く、人件費を節約できます。
