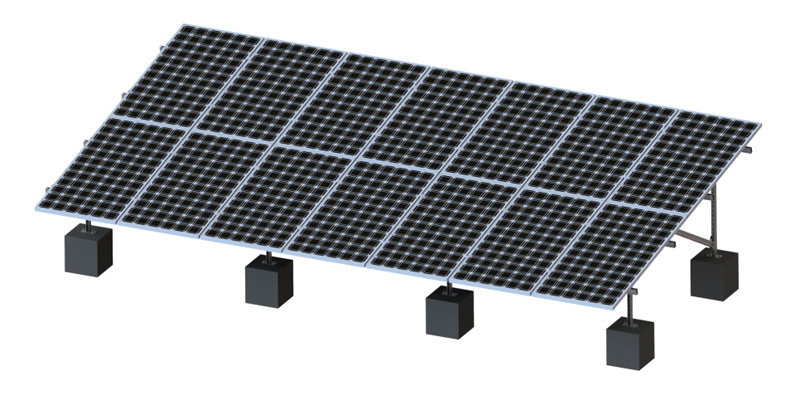

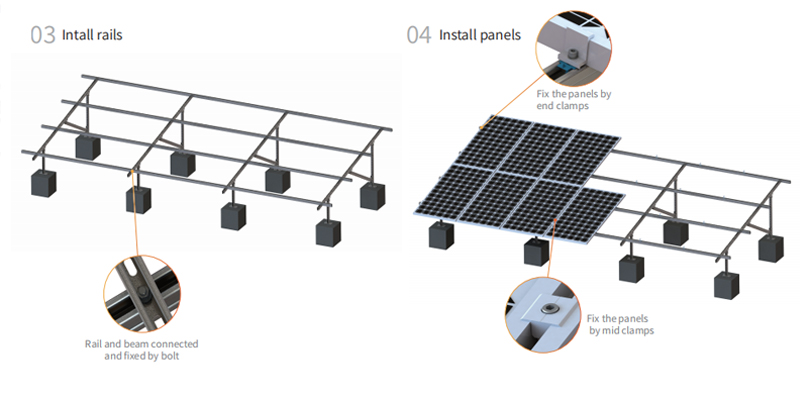

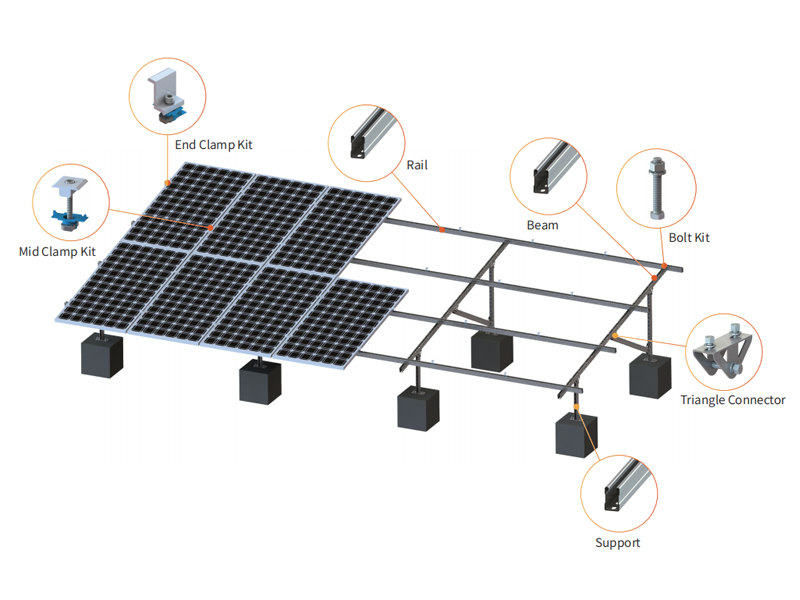

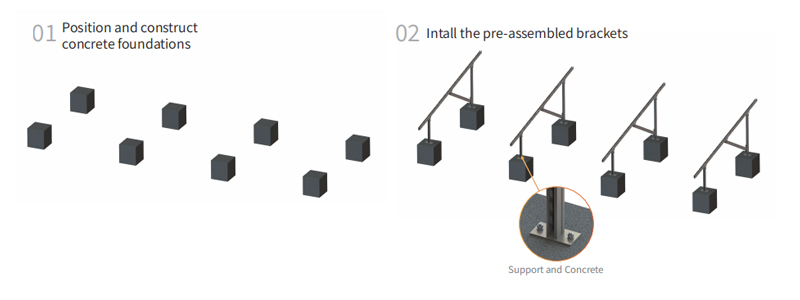

インストール手順
|
技術的な詳細 |
|
|
インストール |
地面 |
|
財団 |
コンクリートスクリュー / コンクリート |
|
風荷重 |
最大60m/秒 |
|
積雪荷重 |
1.4kn/m² |
|
標準 |
GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50017-2017 |
|
材料 |
溶融亜鉛めっき鋼、陽極酸化アルミニウムAL6005-T5、Zn-Al-Mgプレコート鋼、 |
|
保証 |
10 年保証 |
インストール手順 アクセサリー 技術的な詳細 インストール G ラウンド 財団 スクリューパイル/コンクリート エテ 風荷重 最大60 MS 積雪荷重 1.4 知っている /m² 標準 GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50017-2017 材料 陽極酸化アルミニウムAL6005-T5、溶融亜鉛めっき鋼、Zn-Al-Mgプレコート鋼、ステンレス鋼SUS304 保証 10年間保証
特徴と特性 高い適応性 南北方向の不整地への勾配差適応性は最大15% 少ないパイル s 2Pモジュール設計により、杭基礎（140個/MWまで）が不要になり、コストが大幅に削減されます。 互換性 182/210mmセルの太陽電池モジュールに対応 アクセシビリティ 独立したトラッカー間の障害がなく、構築とメンテナンスが容易 信頼性 独立した制御システムは、動作を監視し、障害点を適時に発見し、出力損失を削減するのに役立ちます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 合理的な設計 独自の構造設計と厳格な風洞試験により安定性が確保されています。 トラッカー構造 追跡技術 水平単軸トラッカー システム電圧 1000V/1500V 追跡範囲 ±45°/±60° 作業風速 18 m/s（カスタマイズ可能） 最大風速 35 m/s（ASCE 7-10） トラッカーあたりのモジュール ≤60モジュール（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ ≥65ミクロン 駆動システム 旋回駆動装置 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
特徴 ·安定性と信頼性に優れた風力・太陽光ハイブリッドシステム ·費用対効果が高い ·柔軟な展開 ·多様な用途範囲 ·メンテナンスコストが低い ·高いシステム統合性、小さな敷地面積 応用 ·科学研究デモンストレーション ・通信基地局 ·家庭用電源 ·水文モニタリング ·森林火災予防 ·国境警備所 ·島嶼部電源 システムパラメータ ソーラーパネルの電力 200W 250W 250W 太陽光パネルの数 2 PCS 4個 6個 水平軸風力タービン 1kW 2KW 3KW 太陽光発電DCケーブル 1セット MC4コネクタ 1セット 風力・太陽光ハイブリッドコントローラー 1kW 2KW 3KW リチウム電池/鉛蓄電池（ゲル） 24V 48V バッテリー容量 200Ah 200Ah 300Ah インバータAC入力側電圧 170～275V インバータAC入力側周波数 45～65Hz インバータオフグリッド定格出力電力 1kW 2KW 3KW オフグリッド側の最大出力皮相電力 1.2KVA、30S 2. 4KVA、30S 3. 6KVA、30S オフグリッド側の定格出力電圧 1/N/PE、220V オフグリッド側の定格出力周波数 50Hz 切り替え時間
特徴と特性 高い適応性 ほぼすべての地形に適応 高い安定性 ヘリンボーン構造、多点支持、スクエアメッシュ形状設計 アクセシビリティ 独立したトラッカー間の障害がなく、構築とメンテナンスが容易 信頼性 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 トラッカー構造 追跡技術 デュアル軸トラッカー システム電圧 1000V/1500V 追跡範囲 方位角 ±120°、仰角 0～60° 作業風速 18 m/s（カスタマイズ可能） 最大風速 35 m/s（ASCE 7-10） トラッカーあたりのモジュール W40モジュール（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ ≥65ミクロン 駆動システム 独立財団 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
SolFirsTech 屋根スタンディングシームクランプは、商業用および住宅用の屋根プロジェクトに広く適用されています。このシステムは金属屋根用に設計されており、顧客に非常に人気があり、さまざまなコンポーネントにより、ほぼすべての種類のモジュールを固定できます。
ソーラーファースト バラスト屋根 取り付けブラケット 様々な屋根フックに対応し、ほとんどの屋根タイプに対応します。革新的なレールとモジュールにより、タイル屋根マウントは設置を大幅に迅速・容易にします。
フローティングマウントシステム 構造 アンカーシステム コンバイナーボックスブラケット、ケーブルトランク、通路 トランクの種類 技術的な詳細 設計の説明: 1. 水の蒸発を抑え、水の冷却効果を利用して発電量を増加させます。 2. ブラケットは耐火性のためにアルミニウム合金で作られています。 3. 重機を使わずに簡単に設置でき、安全かつメンテナンスも便利です。 インストール 水面 表面波高 ≤0.5m 表面流量 ≤0.5m/s 風荷重 ≤36m/s 積雪荷重 ≤0.45kn/m² 傾斜角度 0～25° 標準 GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017 材料 HDPE、アルマイト処理アルミニウムAL6005-T5、ステンレス鋼SUS304 保証 10 年保証 プロジェクトリファレンス
ブリキ屋根用ソーラーマウント用 L フィート ブラケット。取り付けが非常に簡単です。
グラウンドスクリュー杭基礎システムは、強固な基礎を必要とするあらゆる種類のグラウンドアンカー設置に適した、インテリジェントな代替固定方法です。異なる硬さの土壌で実施した試験では、主に自重で地盤に固定されるコンクリート基礎と比較して、風荷重や横方向の引張、水平荷重や揚力など、あらゆる面で明確な優位性が示されました。
インストール手順 技術的な詳細 設計の説明: このソリューションは、ソーラーパネルが太陽光から電力を生成する一方で、その下部構造は 作物、食用菌類、家畜に適した生育環境を提供します。 インストール 地面 財団 グラウンドスクリュー/コンクリート 風荷重 最大60m/秒 積雪荷重 1.4kn/m² 標準 GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 材料 アルマイト処理アルミニウム AL 6005-T5、ステンレス鋼 SUS304 保証 10 年保証 プロジェクトリファレンス
異なる瓦屋根には、瓦屋根の型に基づいて異なる瓦フックが必要です。 屋根のタイプに応じて適切なフックを選択できます。
特徴 ·太陽光発電ビルの一体化、美しい外観 ·発電量の多いカーポート用太陽光発電モジュールとの優れた組み合わせ ·太陽光発電は省エネで環境に優しい ·排出物なし、騒音なし、汚染なし ·電力網に電力を供給し、太陽光発電で電気料金を徴収できる 応用 ・工場 ・リゾート ·商業ビル ·会議センター ·オフィスビル ・屋外駐車場 ・ホテル システムパラメータ システム電力 21.45kW ソーラーパネルの電力 550W 太陽光パネルの数 39 片 太陽光発電DCケーブル 1セット MC4コネクタ 1セット インバータの定格出力 20kW 最大出力皮相電力 22KVA 定格グリッド電圧 3/N/PE、400V 定格グリッド周波数 50Hz 最大限の効率 98.60% 島嶼効果保護 はい DC逆接続保護 はい AC短絡保護 はい 漏れ電流保護 はい 侵入保護レベル IP66 動作温度 -25～+60℃ 冷却方法 自然冷却 最大作業高度 4km コミュニケーション 4G（オプション）/WiFi（オプション） AC出力銅芯ケーブル 1セット 配電ボックス 1セット 充電パイル 120KW統合DC充電スタンド2台 充電パイルの入力および出力電圧 入力電圧: 380Vac 出力電圧: 200-1000V 補助材料 1セット 太陽光発電設置型 アルミニウム/カーボンスチールマウント（1セット）
