技術的な詳細 |
|
|

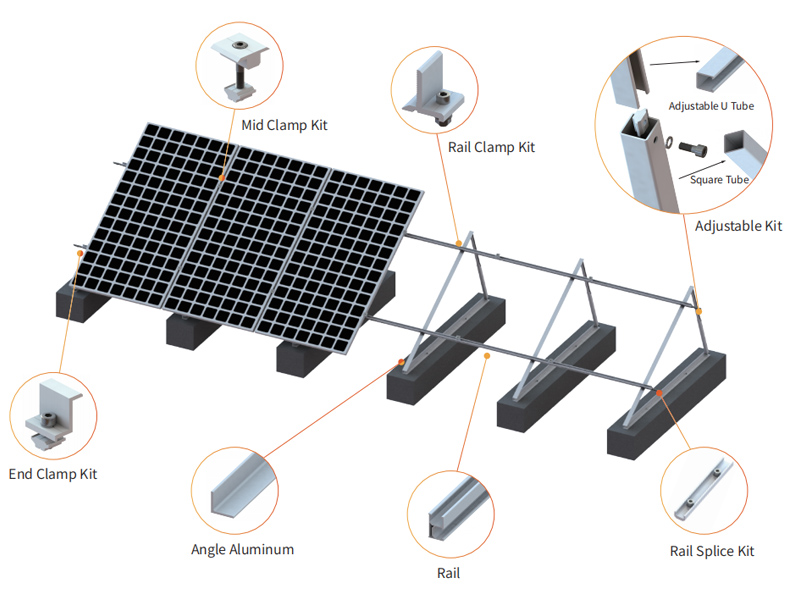

設計の説明: このソリューションは、傾斜の小さい地面やコンクリートの屋根にも適用できます。 軽量構造、強力な強度、優れた柔軟性、お客様はプロジェクトのニーズに応じて傾斜角度を選択できます。 |
|
|
インストール |
地面/コンクリート屋根 |
|
風荷重 |
最大60m/秒 |
|
積雪荷重 |
1.4kn/m² |
|
傾斜角度 |
5～60 ° |
|
標準 |
GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
|
材料 |
アルマイト処理アルミニウム AL 6005-T5、ステンレス鋼 SUS304 |
|
保証 |
10 年保証 |
私たちは、 調整可能なマウントシステム 驚くほど迅速かつ簡単にあらゆる屋根に設置でき、優れた品質のステンレス鋼とアルミニウムが最も耐久性のあるブラケットを保証します。
調整可能な三角形のソーラーフラットルーフマウントシステム 住宅用および商業用屋根用太陽光発電システムの両方に柔軟に対応できるよう設計されています。屋根板としては小型で軽量です。
高品質アルミニウム/亜鉛メッキ鋼地上ソーラーパネル設置構造
薄膜太陽電池パネルクランプ、サイズ80mm、120mm、150mm。モジュール用 6〜9mmのフレームレス薄膜太陽電池モジュール。
SolFirsTechPVROOFは、建物構造と発電機能を一体化した鋼製防水小屋シリーズです。防風、防雪、防水、採光機能を備えています。コンパクトな構造と美しい外観を備え、あらゆる敷地への適応性に優れています。 防水構造+太陽光発電、従来の天蓋に代わる環境に優しい代替品です。
特徴 ·太陽光発電ビルの一体化、美しい外観 ·発電量の多いカーポート用太陽光発電モジュールとの優れた組み合わせ ·太陽光発電は省エネで環境に優しい ·排出物なし、騒音なし、汚染なし ·電力網に電力を供給し、太陽光発電で電気料金を徴収できる 応用 ・工場 ・リゾート ·商業ビル ·会議センター ·オフィスビル ・屋外駐車場 ・ホテル システムパラメータ システム電力 21.45kW ソーラーパネルの電力 550W 太陽光パネルの数 39 片 太陽光発電DCケーブル 1セット MC4コネクタ 1セット インバータの定格出力 20kW 最大出力皮相電力 22KVA 定格グリッド電圧 3/N/PE、400V 定格グリッド周波数 50Hz 最大限の効率 98.60% 島嶼効果保護 はい DC逆接続保護 はい AC短絡保護 はい 漏れ電流保護 はい 侵入保護レベル IP66 動作温度 -25～+60℃ 冷却方法 自然冷却 最大作業高度 4km コミュニケーション 4G（オプション）/WiFi（オプション） AC出力銅芯ケーブル 1セット 配電ボックス 1セット 充電パイル 120KW統合DC充電スタンド2台 充電パイルの入力および出力電圧 入力電圧: 380Vac 出力電圧: 200-1000V 補助材料 1セット 太陽光発電設置型 アルミニウム/カーボンスチールマウント（1セット）
技術的な詳細 インストール 地面 財団 PHC/場所打ち杭 モジュールレイアウト 縦向きの1列 シングルスパン ≤20m 風荷重 0.45KN/㎡（プロジェクトに応じて調整可能） 積雪荷重 0.15 KN/㎡（プロジェクトに応じて調整可能） 傾斜角度 ≤30° 標準 GB 50009-2012、GB 50017-2017、NB/T 10115-2018、JGJ257-2012、JGJT 497-2023 材料 陽極酸化アルミニウムAL6005-T5、溶融亜鉛めっき鋼、Zn-Al-Mgプレコート鋼、ステンレス鋼SUS304 保証 10年間保証
特徴 ·MCUデュアルコア設計、優れたパフォーマンス ·商用電源モード（主電源モード）/省エネモード/バッテリーモードを切り替えることができ、用途は柔軟です。 ·さまざまな負荷に適応できる純正弦波AC出力 ·広い入力電圧範囲、高精度出力、全自動電圧 安定化機能 ·LCDモジュールは機器の動作パラメータをリアルタイムで表示します。 明確な操作ステータス表示 ・万能保護機能（バッテリー過充電、高電圧、低電圧保護、過負荷保護、短絡保護、過熱保護） 応用 ・家 ・学校 ・通り ·国境防衛 ·牧草地 ·産業機器 ·衛星通信機器 ・船舶等の新エネルギー発電分野 システムパラメータ システム電力 1kW 3KW 5kW 10kW 15kW 20kW ソーラーパネルの電力 335W 420W 太陽光パネルの数 3 PCS 9 PCS 12 PCS 24 PCS 36 PCS 48 PCS 太陽光発電DCケーブル 1セット MC4コネクタ 1セット DC結合ボックス 1セット コントローラ 24V40A 48V60A 96V50A 216V50A 216V75A 216V100A リチウム電池/鉛蓄電池（ゲル） 24V 48V 96V 216V バッテリー容量 200Ah 250Ah 200Ah 300Ah 400Ah インバータAC入力側電圧 170～275V インバータAC入力側周波数 45～65Hz インバータオフグリッド定格出力電力 0.8kW 2. 4KW 4kW 8kW 12kW 16kW オフグリッド側の最大出力皮相電力 1KVA30S 3KVA30s 5KVA30s 10KVA10分 15KVA10分 20KVA10分 オフグリッド側の定格出力電圧 1/N/PE、220V オフグリッド側の定格出力周波数 50Hz 動作温度 0 〜 +40℃ 冷却方法 空冷 AC出力銅芯ケーブル 1セット 配電ボックス 1セット 補助材料 1セット 太陽光発電ブラケットタイプ アルミ/カーボンスチールブラケット（1セット） 3KWオフグリッド太陽光発電システムの電気負荷 電気機器 いいえ。 電力（W） 日々の費用（時間） 総電力消費量（Wh） デスクファン 2 45 5 450 LEDライト 4 2/3/5Z7 6 204 テレビ 1 100 4 400 電子レンジ 600 0.5 300 ジューサー 300 0.6 180 冷蔵庫 150 24 150*24*0.8=2880 エアコン 1100 6 1100*6*0.8=5280 総電力消費量 9694
導入： SolFirsTechPVROOFは、建物構造と発電機能を一体化した鋼製防水小屋シリーズです。防風、防雪、防水、採光機能を備えています。コンパクトな構造と美しい外観を備え、あらゆる敷地への適応性に優れています。 防水構造＋太陽光発電 、 従来の天窓に代わる環境に優しい代替品です。
太陽光発電 (PV) システムを長期的に成功させるためにできる最善のことの 1 つは、設置プロセス中に配線管理を優先することです。 ソルファーズテック-CC-01 ソルファーズテック-CC-02 ソルファーズテック-CC-03 ソルファーズテック-CC-04 ソルファーズテック-CC-05
特徴と特性 高い適応性 高い適応性 南北方向の不整地への勾配差適応性は最大15% 高い安定性 マルチポイントドライブにより、風ねじれ抵抗と臨界風速が大幅に向上します。 互換性 182/210mmセルの太陽電池モジュールに対応 アクセシビリティ 独立したトラッカー間の障害がなく、構築とメンテナンスが容易 信頼性 独立した制御システムは、動作を監視し、障害点を適時に発見し、出力損失を削減するのに役立ちます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 合理的な設計 独自の構造設計と厳格な風洞試験により安定性を確保 トラッカー構造 追跡技術 水平単軸トラッカー システム電圧 1000V/1500V 追跡範囲 ±45° 作業風速 18 m/s（カスタマイズ可能） 最大風速 45 m/s（ASCE 7-10） トラッカーあたりのモジュール ≤120モジュール（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ ≥65ミクロン 駆動システム 旋回駆動装置/リニアアクチュエータ 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
ブリキ屋根用ソーラーマウント用 L フィート ブラケット。取り付けが非常に簡単です。
