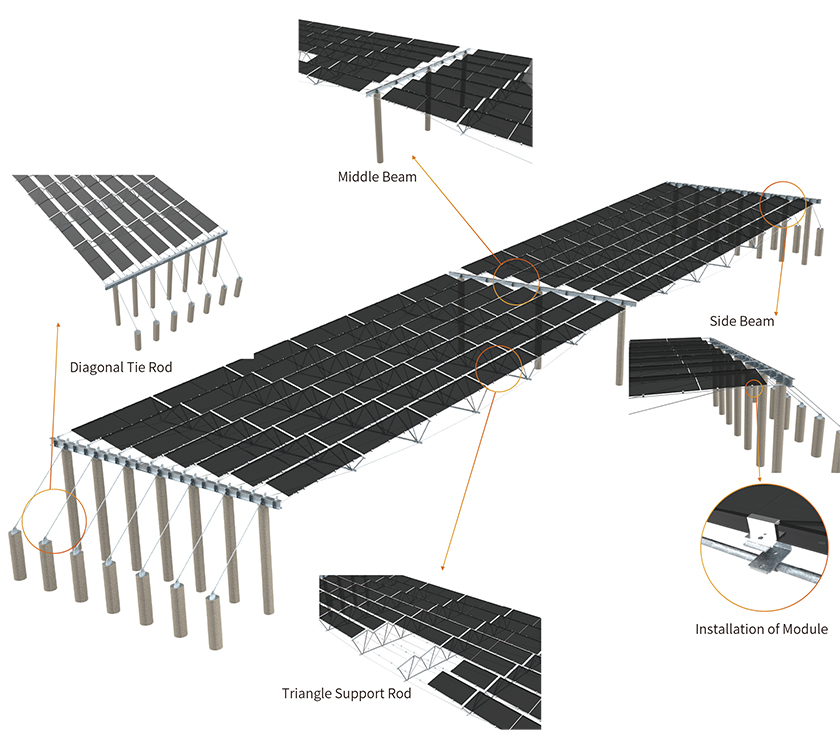

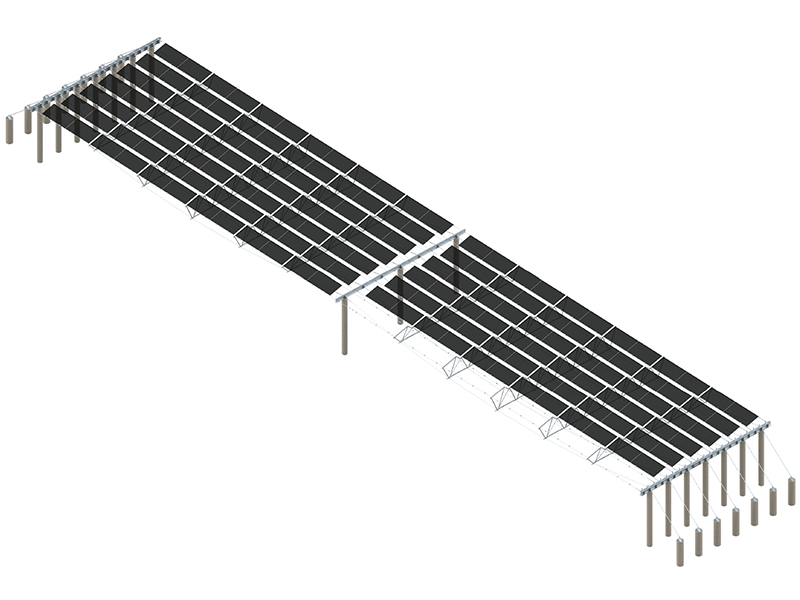

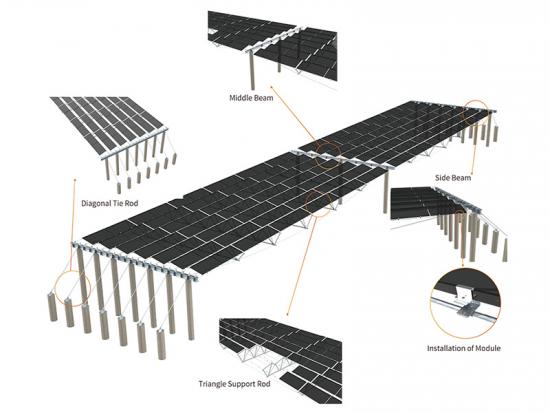

技術的な詳細
|
|
|
インストール
|
地面
|
|
財団
|
PHC/場所打ち杭
|
|
モジュールレイアウト
|
縦向きの1列
|
|
シングルスパン
|
≤50m
|
|
風荷重
|
0.45KN/㎡（プロジェクトに応じて調整可能）
|
|
積雪荷重
|
0.15
KN/㎡（プロジェクトに応じて調整可能）
|
| 傾斜角度 |
≤15°
|
|
標準
|
GB 50009-2012、GB 50017-2017、NB/T 10115-2018、JGJ257-2012、JGJT 497-2023
|
|
材料
|
陽極酸化アルミニウムAL6005-T5、溶融亜鉛めっき鋼、Zn-Al-Mgプレコート鋼、ステンレス鋼SUS304
|
|
保証
|
10年間保証
|
技術的な詳細 インストール 地面 財団 PHC/場所打ち杭 モジュールレイアウト 縦向きの1列 シングルスパン ≤20m 風荷重 0.45KN/㎡（プロジェクトに応じて調整可能） 積雪荷重 0.15 KN/㎡（プロジェクトに応じて調整可能） 傾斜角度 ≤30° 標準 GB 50009-2012、GB 50017-2017、NB/T 10115-2018、JGJ257-2012、JGJT 497-2023 材料 陽極酸化アルミニウムAL6005-T5、溶融亜鉛めっき鋼、Zn-Al-Mgプレコート鋼、ステンレス鋼SUS304 保証 10年間保証
SolFirsTechPVROOFは、建物構造と発電機能を一体化したBIPV屋根シリーズで、防風、防雪、防水、採光機能を備えています。コンパクトな構造、美しい外観、そしてあらゆる敷地への高い適応性を備えています。 採光＋太陽光発電、従来の天窓に代わる環境に優しい代替品です。
設置場所 屋根 タイプ 調整不可 サイズ カスタマイズ 色 自然 材料 SUS304 認証 ISO9001 保証 10年および20年の耐用年数
異なる瓦屋根には、瓦屋根の型に基づいて異なる瓦フックが必要です。 屋根のタイプに応じて適切なフックを選択できます。
単極地上設置システム 1本のポールに4枚、6枚、8枚、または10枚のパネルを設置できるよう設計されており、効果的で柔軟性が高く、長期的な耐久性を備えています。当社のポールマウント、レール、クランプは高度な事前組み立てにより簡単に設置でき、時間と労力を節約できます。
特徴と特性 高い適応性 高い適応性 南北方向の不整地への勾配差適応性は最大15% 高い安定性 マルチポイントドライブにより、風ねじれ抵抗と臨界風速が大幅に向上します。 互換性 182/210mmセルの太陽電池モジュールに対応 アクセシビリティ 独立したトラッカー間の障害がなく、構築とメンテナンスが容易 信頼性 独立した制御システムは、動作を監視し、障害点を適時に発見し、出力損失を削減するのに役立ちます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 合理的な設計 独自の構造設計と厳格な風洞試験により安定性を確保 トラッカー構造 追跡技術 水平単軸トラッカー システム電圧 1000V/1500V 追跡範囲 ±45° 作業風速 18 m/s（カスタマイズ可能） 最大風速 45 m/s（ASCE 7-10） トラッカーあたりのモジュール ≤120モジュール（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ ≥65ミクロン 駆動システム 旋回駆動装置/リニアアクチュエータ 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
特徴 ·MCUデュアルコア設計、優れたパフォーマンス ·商用電源モード（主電源モード）/省エネモード/バッテリーモードを切り替えることができ、用途は柔軟です。 ·さまざまな負荷に適応できる純正弦波AC出力 ·広い入力電圧範囲、高精度出力、全自動電圧 安定化機能 ·LCDモジュールは機器の動作パラメータをリアルタイムで表示します。 明確な操作ステータス表示 ・万能保護機能（バッテリー過充電、高電圧、低電圧保護、過負荷保護、短絡保護、過熱保護） 応用 ・家 ・学校 ・通り ·国境防衛 ·牧草地 ·産業機器 ·衛星通信機器 ・船舶等の新エネルギー発電分野 システムパラメータ システム電力 1kW 3KW 5kW 10kW 15kW 20kW ソーラーパネルの電力 335W 420W 太陽光パネルの数 3 PCS 9 PCS 12 PCS 24 PCS 36 PCS 48 PCS 太陽光発電DCケーブル 1セット MC4コネクタ 1セット DC結合ボックス 1セット コントローラ 24V40A 48V60A 96V50A 216V50A 216V75A 216V100A リチウム電池/鉛蓄電池（ゲル） 24V 48V 96V 216V バッテリー容量 200Ah 250Ah 200Ah 300Ah 400Ah インバータAC入力側電圧 170～275V インバータAC入力側周波数 45～65Hz インバータオフグリッド定格出力電力 0.8kW 2. 4KW 4kW 8kW 12kW 16kW オフグリッド側の最大出力皮相電力 1KVA30S 3KVA30s 5KVA30s 10KVA10分 15KVA10分 20KVA10分 オフグリッド側の定格出力電圧 1/N/PE、220V オフグリッド側の定格出力周波数 50Hz 動作温度 0 〜 +40℃ 冷却方法 空冷 AC出力銅芯ケーブル 1セット 配電ボックス 1セット 補助材料 1セット 太陽光発電ブラケットタイプ アルミ/カーボンスチールブラケット（1セット） 3KWオフグリッド太陽光発電システムの電気負荷 電気機器 いいえ。 電力（W） 日々の費用（時間） 総電力消費量（Wh） デスクファン 2 45 5 450 LEDライト 4 2/3/5Z7 6 204 テレビ 1 100 4 400 電子レンジ 600 0.5 300 ジューサー 300 0.6 180 冷蔵庫 150 24 150*24*0.8=2880 エアコン 1100 6 1100*6*0.8=5280 総電力消費量 9694
簡単に設置可能---シンプルな設計と事前に組み立てられたコンポーネントにより、迅速かつ簡単に設置できます。
設置場所 屋根 タイプ 調整不可 サイズ カスタマイズ 色 自然 材料 SUS304 認証 ISO9001 保証 10年および20年の耐用年数
SolFirsTechのアルミ製ソーラーカーポートは、高強度アルミ合金製で、設置の安全性、効率性、そして美観に対するお客様のニーズを満たしています。スペースを最大限に活用するために、カーポートブラケットは特殊な構造設計を採用しており、ユニットごとに2台または4台の駐車が可能です。
薄膜太陽電池パネルクランプ、サイズ80mm、120mm、150mm。モジュール用 6〜9mmのフレームレス薄膜太陽電池モジュール。
SolFirsTech-RC ルーフクランプシリーズ 寸法（mm） あ B C D ソルファーズテック-RC-01 18 13.5 10.5 10 ソルファーズテック-RC-0 2 26 12 10.5 18 ソルファーズテック-RC-0 3 35 21.6 2.5 31.5 ソルファーズテック-RC-0 4 16.3 16.3 2.5 12 ソルファーズテック-RC-0 5 15 12.2 10 10 技術的な詳細 インストール 金属屋根 風荷重 最大60m/秒 積雪荷重 1.4kn/m² 傾斜角度 屋根面と平行 標準 GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 材料 アルマイト処理アルミニウム AL 6005-T5、ステンレス鋼 SUS304 保証 10 年保証
