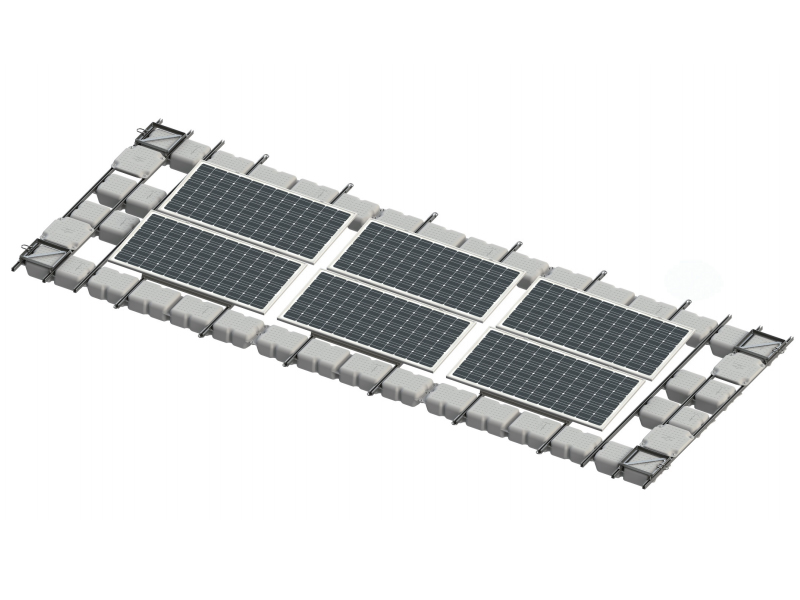

フローティングマウントシステム

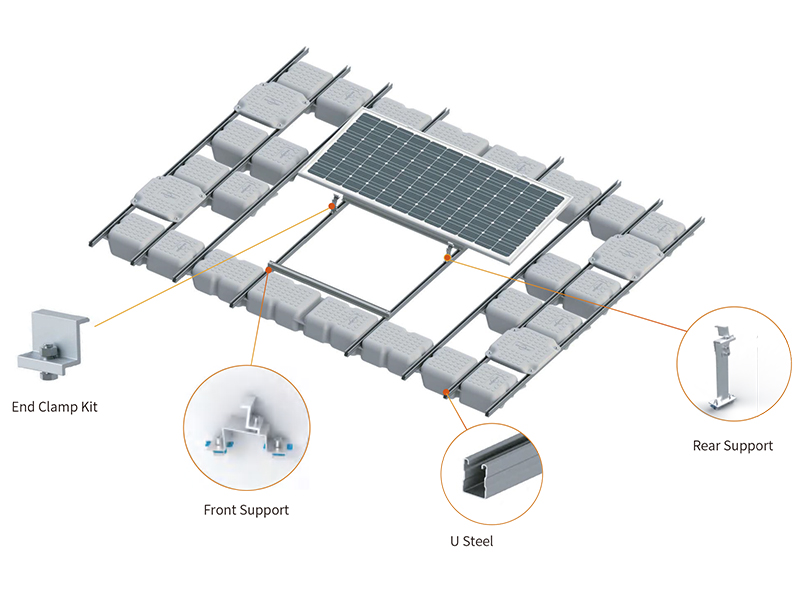

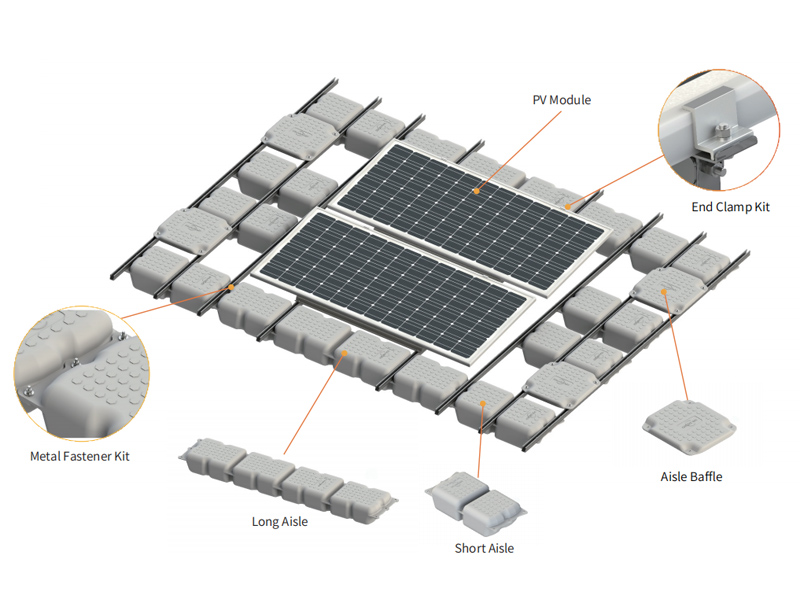

構造

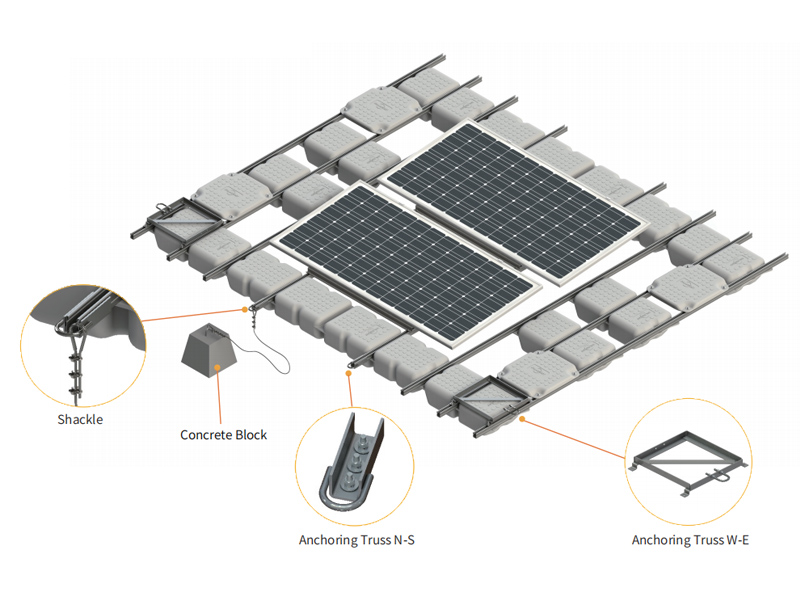

アンカーシステム

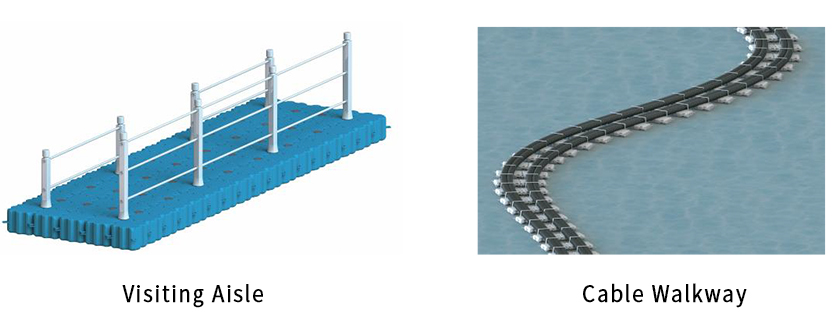

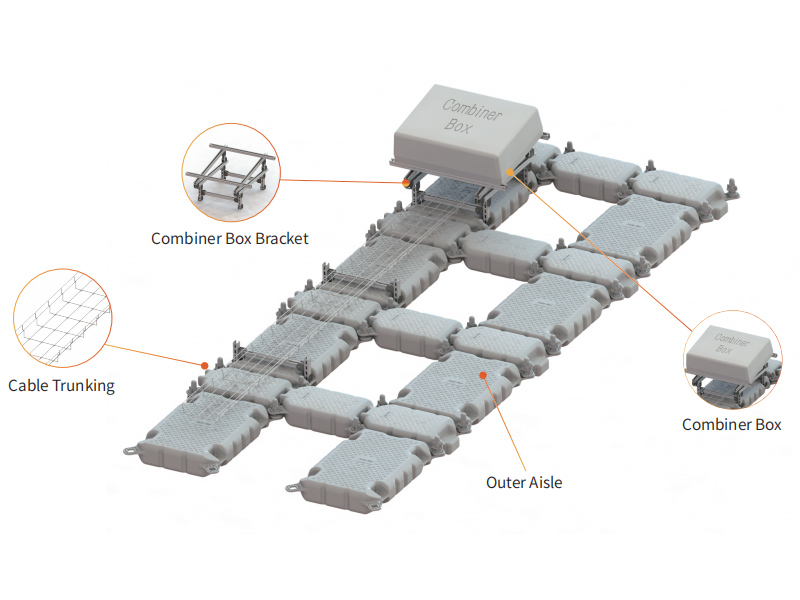

コンバイナーボックスブラケット、ケーブルトランク、通路

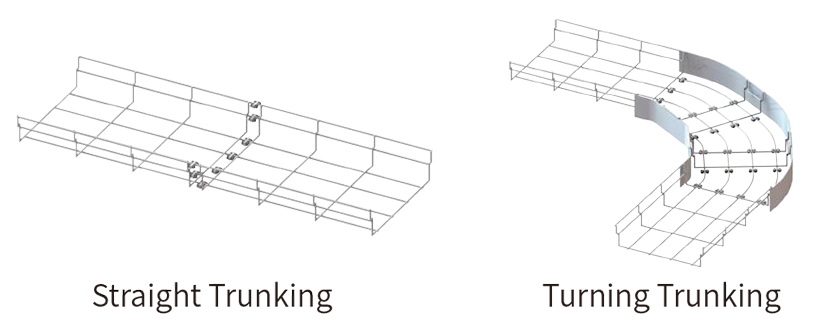

トランクの種類
技術的な詳細
設計の説明: 1. 水の蒸発を抑え、水の冷却効果を利用して発電量を増加させます。
2.
ブラケットは耐火性のためにアルミニウム合金で作られています。
3.
重機を使わずに簡単に設置でき、安全かつメンテナンスも便利です。
インストール
水面
表面波高
≤0.5m
表面流量
≤0.5m/s
風荷重
≤36m/s
積雪荷重
≤0.45kn/m²
傾斜角度
0～25°
標準
GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017
材料
HDPE、アルマイト処理アルミニウムAL6005-T5、ステンレス鋼SUS304
保証
10
年保証

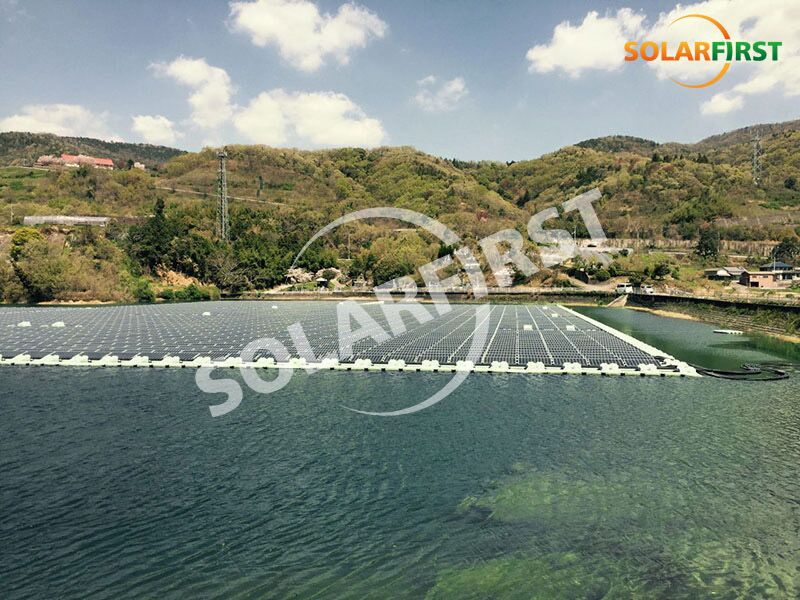

プロジェクトリファレンス
水上に浮かぶ太陽光発電システムは、地上や屋根上の太陽光発電プロジェクトとは異なります。 土地資源の利用減少に伴い、太陽光発電所の建設に利用可能な土地は今後ますます不足していくでしょう。同時に、水上に浮かぶ太陽光発電システムの利点は、太陽光発電業界から徐々に注目を集めています。
このシリーズの製品は、ダム、湖、池、貯水池、炭鉱の陥没地帯などの水上に太陽光発電モジュール、インバータ、コンバイナーボックス、トランソルファーステクノロジー、ケーブルを設置するための取り付けソリューションです。
SolFirsTechPVROOFは、建物構造と発電機能を一体化したBIPV屋根シリーズで、防風、防雪、防水、採光機能を備えています。コンパクトな構造、美しい外観、そしてあらゆる敷地への高い適応性を備えています。 採光＋太陽光発電、従来の天窓に代わる環境に優しい代替品です。
技術的な詳細 インストール 地面 財団 PHC/場所打ち杭 モジュールレイアウト 縦向きの1列 シングルスパン ≤20m 風荷重 0.45KN/㎡（プロジェクトに応じて調整可能） 積雪荷重 0.15 KN/㎡（プロジェクトに応じて調整可能） 傾斜角度 ≤30° 標準 GB 50009-2012、GB 50017-2017、NB/T 10115-2018、JGJ257-2012、JGJT 497-2023 材料 陽極酸化アルミニウムAL6005-T5、溶融亜鉛めっき鋼、Zn-Al-Mgプレコート鋼、ステンレス鋼SUS304 保証 10年間保証
マウント上の静電気を地面に伝導します。 ソルファーズテック-FL-GC-01 ソルファーズテック-FL-GC-02 ソルファーズテック-FL-GC-03 ソルファーズテック-FL-GC-04 ソルファーズテック-FL-GC-05 ソルファーズテック-FL-GC-06 ソルファーズテック-FL-GC-07 ソルファーズテック-FL-GC-08 ソルファーズテック-FL-GC-09 ソルファーズテック-FL-GC-10 ソルファーズテック-FL-GC-11 ソルファーズテック-FL-GC-12
導入： SolFirsTechPVROOFは、建物構造と発電機能を一体化した鋼製防水小屋シリーズです。防風、防雪、防水、採光機能を備えています。コンパクトな構造と美しい外観を備え、あらゆる敷地への適応性に優れています。 防水構造＋太陽光発電 、 従来の天窓に代わる環境に優しい代替品です。
[if !supportLists] N- [終了] 型構造 広く使用されている構造、安定しており、便利 インストール、顧客に歓迎されました。 推奨環境: 積雪荷重および風荷重が低い。 V型構造 施工が容易で実用性に優れた構造です。V型構造は地上高の制限があるため、コンクリートの陸屋根や雑草や大型動物のいない場所に適しています。費用対効果の高いアプローチです。 推奨環境: 積雪荷重および風荷重が低い。 W型構造 ダブルV字構造により、構造体自体の安定性を強化した人気の構造。様々な環境で使用可能です。 推奨環境: 積雪荷重および風荷重が大きい。 テクニ cal詳細 イン 計算 地面 風荷重 最大60 MS S 今 負荷 1.4kn/m ² 標準 GB50009-2012、 EN1990:2002、 ASE7-05, AS/NZS1170、 JIS C8955:2017、 GB50429-2007 材料 アルミニウム AL6005-T5、溶融亜鉛めっき鋼、ステンレス鋼 SUS304 保証 10年間保証
当社のアーススクリューはQ235材を使用しています。溶融亜鉛メッキにより耐腐食性に優れ、オープンスペースでのスクリュー締結機との互換性も備えています。長さとサイズはカスタマイズ可能です。
SolFirsTechPVROOMシリーズのPVガラス壁ソリューションは、建物の構造と発電を融合し、防風、防雪、防水、光透過などの機能を備えています。コンパクトな構造、優れた外観、そしてあらゆる敷地への高い適応性を備えています。 カーテンウォール+太陽光発電、ガラスカーテンウォールシステムの環境に優しい代替品。
単極地上設置システム 1本のポールに4枚、6枚、8枚、または10枚のパネルを設置できるよう設計されており、効果的で柔軟性が高く、長期的な耐久性を備えています。当社のポールマウント、レール、クランプは高度な事前組み立てにより簡単に設置でき、時間と労力を節約できます。
ブリキ屋根用ソーラーマウント用 L フィート ブラケット。取り付けが非常に簡単です。
技術的な詳細 設計の説明: このソリューション 最小限のコンポーネントで迅速なインストールを実現 。 軽量で強度が高く、柔軟性に優れた構造です。 インストール 地面/コンクリート屋根 風荷重 最大60m/秒 積雪荷重 1.4kn/m 2 傾斜角度 10° 、 15° 、 20° 標準 GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017 材料 アルマイト処理アルミニウム AL 6005-T5、ステンレス鋼 SUS304 / 溶融亜鉛めっき鋼 保証 10 年保証
