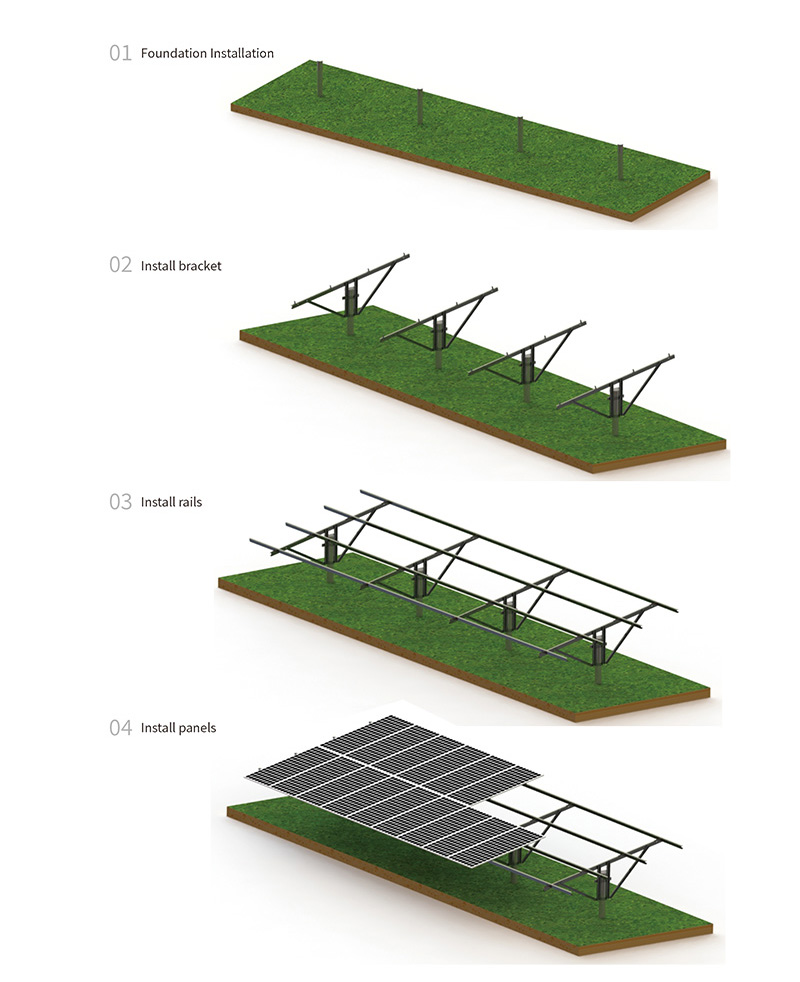

インストール手順
PHC杭の種類
技術的な詳細
イン
計算
財団
風荷重
積雪荷重
標準
材料
保証
設計の説明: 1. 水たまり、沼地、湿地、または深い泥地に適用できます。
2、洪水が発生しやすい地域に特に適しています。

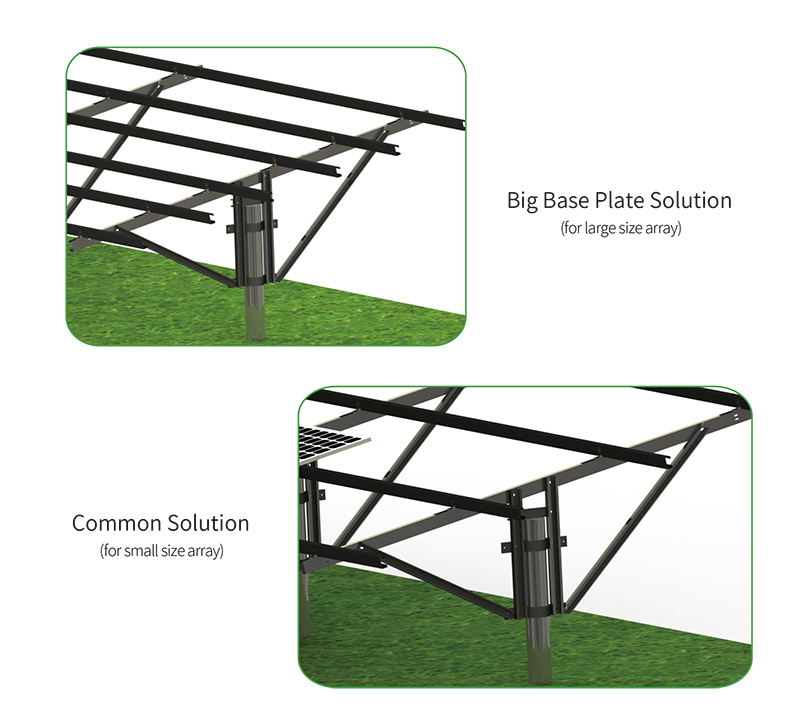

杭打ち工法／高コンクリート杭（H≥600mm）
GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50017-2017
陽極酸化アルミニウムAL6005-T5、溶融亜鉛めっき鋼、Zn-Al-Mgプレコート鋼、ステンレス鋼SUS304
10年間保証

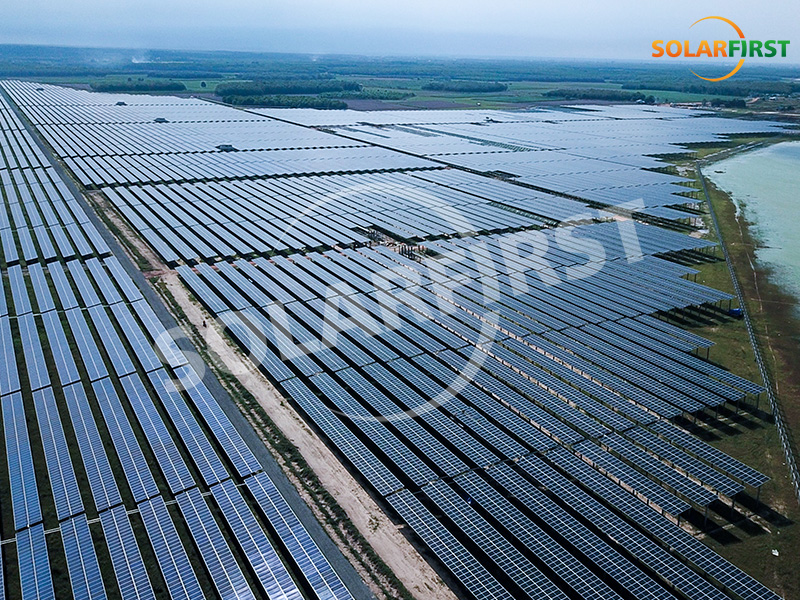

プロジェクトリファレンス

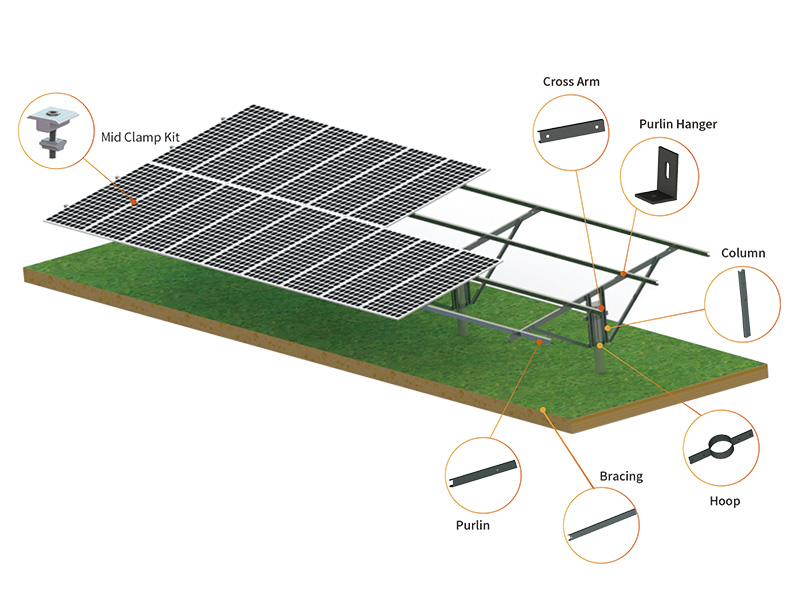

地上スクリュー式太陽光発電架台システムの主要構造はHDG鋼で、美しい外観、強固な構造、そして信頼性を備えています。また、お客様のご要望に応じて、様々な角度のブラケットをカスタマイズすることも可能です。
特徴と特性 高い適応性 ほぼすべての地形に適応 高い安定性 ヘリンボーン構造、多点支持、スクエアメッシュ形状設計 アクセシビリティ 独立したトラッカー間の障害がなく、構築とメンテナンスが容易 信頼性 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 トラッカー構造 追跡技術 デュアル軸トラッカー システム電圧 1000V/1500V 追跡範囲 方位角 ±120°、仰角 0～60° 作業風速 18 m/s（カスタマイズ可能） 最大風速 35 m/s（ASCE 7-10） トラッカーあたりのモジュール W40モジュール（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ ≥65ミクロン 駆動システム 独立財団 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
SolFirsTech-RC ルーフクランプシリーズ 寸法（mm） あ B ℃(°) ソルファーズテック-RC-08 28 34 122 ソルファーズテック-RC-0 9 20 20 123 ソルファーステック-RC- 10 20 20 123 ソルファーステック-RC- 11 25 23.8 132 ソルファーステック-RC- 18 22 16 120 ソルファーステック-RC- 21 52 12 135 ソルファーステック-RC- 22 33.7 18 135 ソルファーステック-RC- 23 33.7 18 135 技術的な詳細 インストール 金属屋根 風荷重 最大60m/秒 積雪荷重 1.4kn/m² 傾斜角度 屋根面と平行 標準 GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 材料 アルマイト処理アルミニウム AL 6005-T5、ステンレス鋼 SUS304 保証 10 年保証
異なる瓦屋根には、瓦屋根の型に基づいて異なる瓦フックが必要です。 屋根のタイプに応じて適切なフックを選択できます。
ソルファーズテック 屋根取り付けシステム 商業用屋根および住宅用屋根の太陽光発電設置システムに広く使用されており、設置が速く、人件費を節約できます。
特徴と特性 大容量 2つのトラッカーは最大4つのモジュール列（120個）にリンクされます。 互換性 182/210mmセルの太陽電池モジュールに対応 高い安定性 過酷な環境下での共振を低減するダンパーを装備する 信頼性 独立した制御システムは、動作を監視し、障害点を適時に発見し、出力損失を削減するのに役立ちます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 合理的な設計 独自の構造設計と厳格な風洞試験により安定性を確保 トラッカー構造 追跡技術 水平単軸トラッカー システム電圧 1000V/1500V 追跡範囲 ±50° 作業風速 18 m/s（カスタマイズ可能） 最大風速 45m/s（ASCE7-10） 最大風速 120 モジュール未満（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ 65歳以上 ミクロン 駆動システム リニアアクチュエータ 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
ソルファーズテック 太陽 カーポート架台システム 太陽光発電マウントシステム向けの柔軟でシンプル、かつ手頃な価格のソリューションを提供します。
特徴 ·統合型、簡単な設置とメンテナンス、低い運用コスト、高い効率 安全で経済的、実用的 ·深井戸から水を汲み上げて農地の灌漑や飲料水に利用することで、 水と電気が不足している地域での水供給の問題 ·太陽光発電は騒音がなく、公害もなく、省エネで、 環境に優しく、幅広い用途に使用可能 応用 ·水不足・電力不足地域 ·深海ポンプ ソーラーACポンプシステムの仕様 ソーラーパネルの電力 1800W 2400W 3400W 4500W 6000W 8500W 13500W 22500W 31550W 40800W ソーラーパネルの電圧 210～450V 350～800V 水ポンプの定格出力 1100W 1500W 220 0W 30 00W 4 000W 5500W 9000ワット 15000W 22000W 30000W 水ポンプの定格電圧 AC220V AC380V 水ポンプの最大揚程 120メートル 110メートル 235メートル 120メートル 105メートル 220メートル 100メートル 160メートル 210メートル 245メートル 水ポンプの最大流量 3.8 3 /時 5メートル 3 /時 10 メートル 3 /時 18メートル 3 /時 10メートル 3 /時 53分 3 /時 75メートル 3 /時 水ポンプの外径 3インチ 4インチ 6インチ ポンプ出口直径 1インチ 1.25インチ 1.5 インチ 2インチ 1.5インチ 3インチ 水ポンプ材料 ステンレス鋼 媒体を輸送するポンプ 水 太陽光発電設置型 地上設置
なぜフェンスなのか ·人員の安全を効果的に保護するために プロジェクトサイトの内外。 ・盗難防止のため。
高品質アルミニウム/亜鉛メッキ鋼地上ソーラーパネル設置構造
設置場所 屋根 タイプ 調整不可 サイズ カスタマイズ 色 自然 材料 SUS304 認証 ISO9001 保証 10年および20年の耐用年数
インストール手順 技術的な詳細 設計の説明: このソリューションは、ソーラーパネルが太陽光から電力を生成する一方で、その下部構造は 作物、食用菌類、家畜に適した生育環境を提供します。 インストール 地面 財団 グラウンドスクリュー/コンクリート 風荷重 最大60m/秒 積雪荷重 1.4kn/m² 標準 GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 材料 アルマイト処理アルミニウム AL 6005-T5、ステンレス鋼 SUS304 保証 10 年保証 プロジェクトリファレンス
