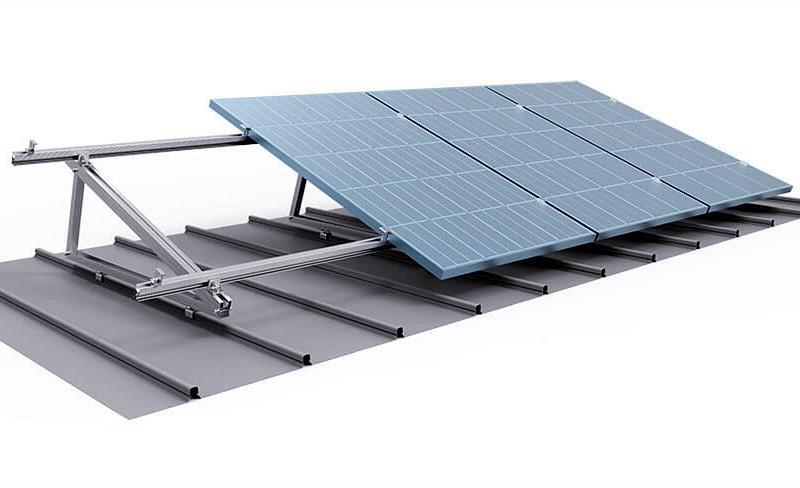

ソルファーズテック 三角形屋根マウントシステム 市販されているほとんどのソーラーパネルに適合し、小規模から大規模まで簡単に拡張できます。 ソルファーズテック すべて厳格な管理プロセスを経て、取り付け構造の強度とシステムの寿命が確保されています。
商品番号。:
SF- TRM-001お支払い:
L/C, T/T, D/P, Western Union, Paypal製品原産地:
Fujian, China色:
Normal配送先:
Xiamenリード タイム:
within 15-30 working daysSolFirsTech 三角形屋根マウントシステム固定傾斜ソーラーブラケット

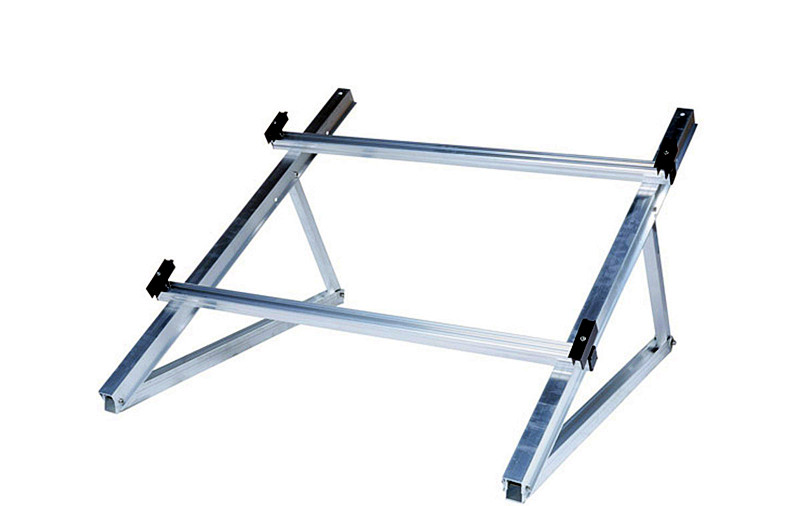

ソルファーズテック 三角屋根取り付けシステム あらゆる種類の屋根モジュールの設置に適用できます。 太陽光発電架台システム ご要望に応じて固定角度を事前に設計することができ、サポートは 組み立て済み このシステムの特長は、特に、底部チューブにトレイを追加することでバラストシステムとして使用できることと、コンクリートブロックに直接固定できることです。特殊な押出成形アクセサリーにより、事前組み立てが容易になり、設置が簡単かつ迅速になるため、人件費と時間を節約できます。
仕様
|
設置場所 |
ブリキ/金属屋根 |
|
傾斜角度 |
0度～60度 |
|
建物の高さ |
最大20m |
|
最大風速 |
最大80m/秒 |
|
積雪荷重 |
最大1.4KN/m2 |
|
基準 |
AS/NZS 1170 & DIN 1055 & その他 |
|
材料 |
アルミニウム合金とステンレス鋼 |
|
色 |
自然 |
|
防錆剤 |
陽極酸化処理 |
|
保証 |
10年間の保証 |
|
間隔 |
20年以上 |
利点

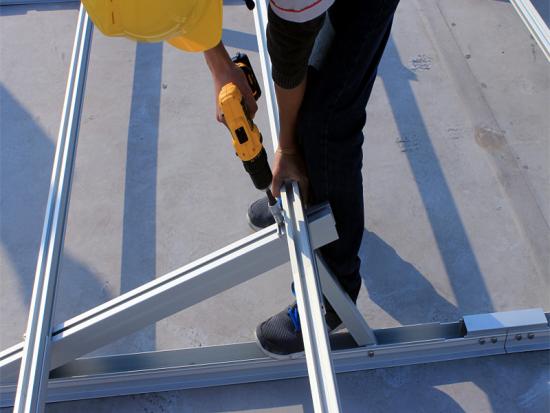

1. 簡単な設置
革新的な
ソルファーズテック
三角屋根取り付け
レールとDモジュールにより、PVモジュールの設置が大幅に簡素化されました。システムは六角レンチ1本と標準工具キットで設置できます。プレアセンブリとプレカットにより、腐食を大幅に防止し、設置時間と人件費を削減します。
2. 優れた柔軟性
ソルファーズテック
三角屋根取り付け
システム
ほぼあらゆる屋根や地面に対応できるよう設計された取り付けアクセサリを備えており、優れた互換性を備えています。ユニバーサルラックシステムとして設計されているため、主要メーカーのフレームモジュールをすべて使用できます。
3. 高精度
当社独自のレール延長を使用することで、現場での切断を必要とせず、システムをミリメートル単位の精度で設置できます。
4. 最大寿命
すべてのコンポーネントは、高品質の押し出しアルミニウム、C鋼、ステンレス鋼で作られています。高い耐腐食性により、最大限の寿命が保証され、完全にリサイクル可能です。
5. 耐久性の保証
太陽
初め
使用されるすべてのコンポーネントの耐久性に対して 10 年間の保証を提供します。

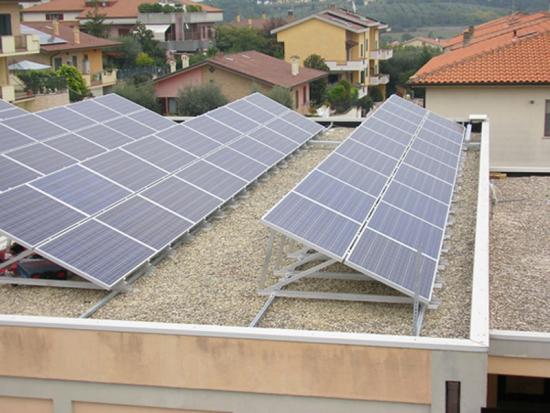

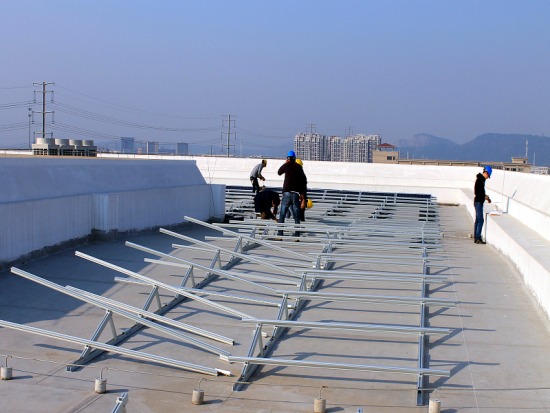

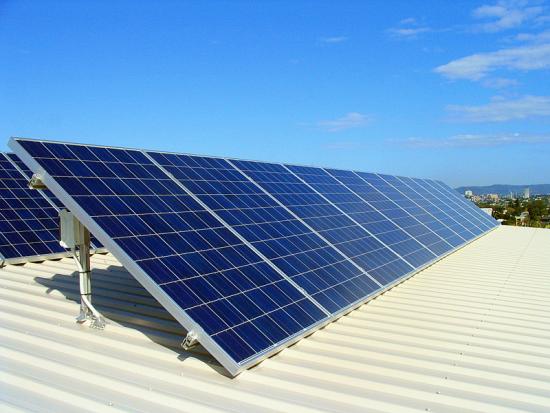

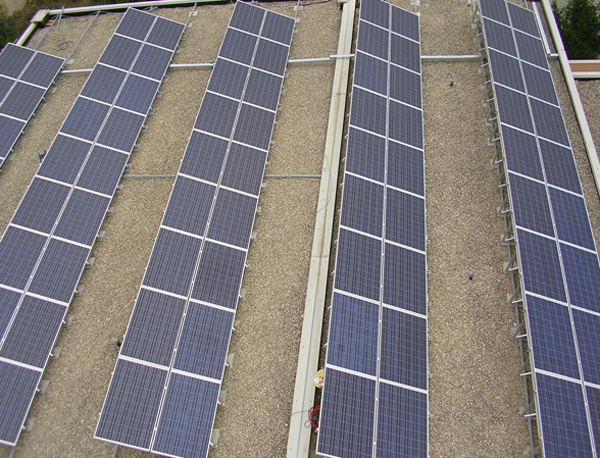

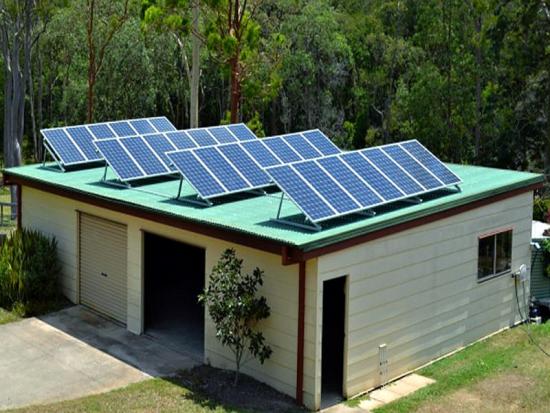

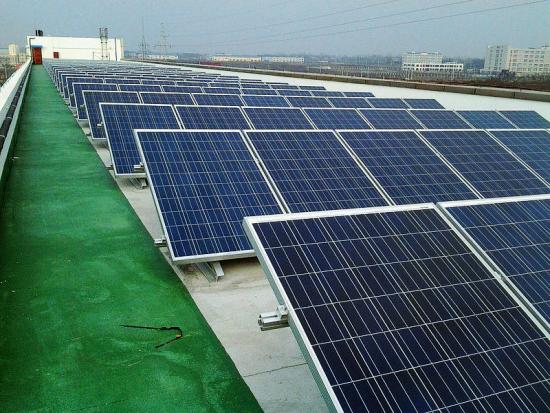

製品ショー

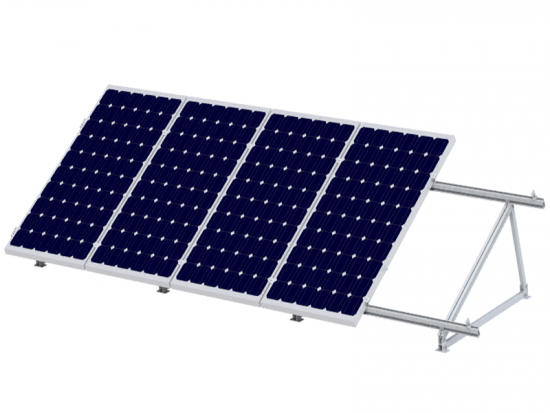

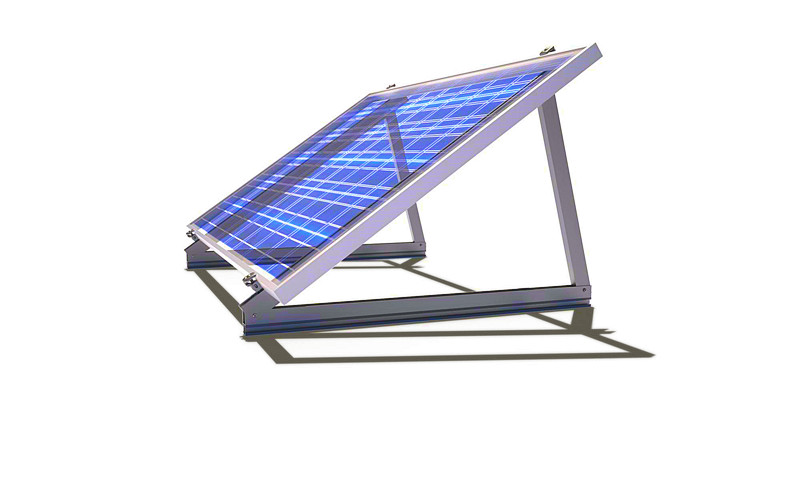

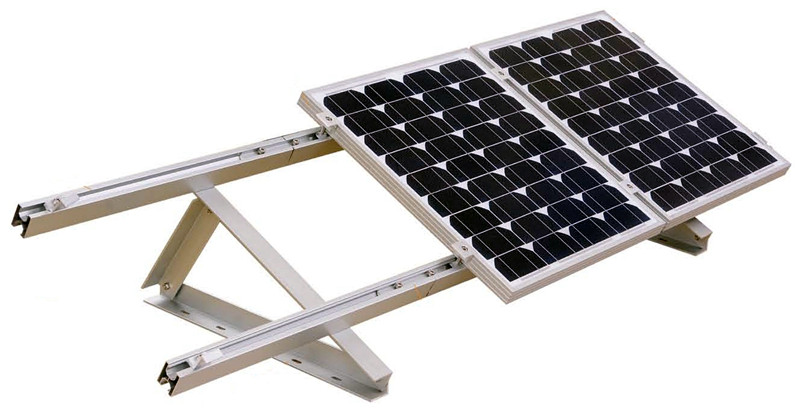

三角形 屋根取り付けシステム 調整可能なソーラーブラケット 市販されているほとんどのソーラーパネルに適合し、小規模から大規模まで簡単に拡張できます。 SolFirsTech は、取り付け構造の強度とシステムの寿命を確保するために、厳格な管理プロセスを採用しています。
