特徴と特性 高い適応性
高い適応性 南北方向の不整地への勾配差適応性は最大15%
高い安定性 マルチポイントドライブにより、風ねじれ抵抗と臨界風速が大幅に向上します。
互換性 182/210mmセルの太陽電池モジュールに対応
アクセシビリティ 独立したトラッカー間の障害がなく、構築とメンテナンスが容易
信頼性 独立した制御システムは、動作を監視し、障害点を適時に発見し、出力損失を削減するのに役立ちます。
スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。
合理的な設計 独自の構造設計と厳格な風洞試験により安定性を確保
|

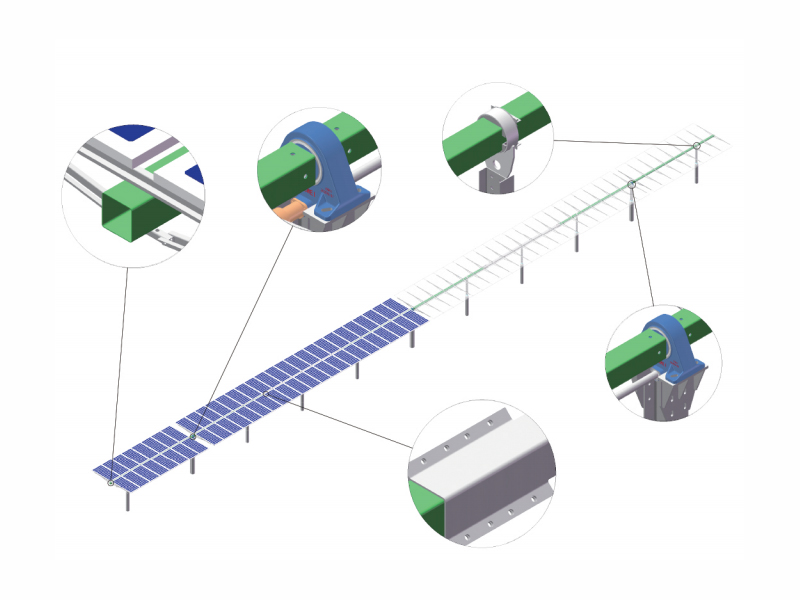

トラッカー構造 |
|
|
追跡技術 |
水平単軸トラッカー |
|
システム電圧 |
1000V/1500V |
|
追跡範囲 |
±45° |
|
作業風速 |
18 m/s（カスタマイズ可能） |
|
最大風速 |
45 m/s（ASCE 7-10） |
|
トラッカーあたりのモジュール |
≤120モジュール（カスタマイズ可能） |
|
主な材料 |
溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 |
|
平均コーティング厚さ |
≥65ミクロン |
|
駆動システム |
旋回駆動装置/リニアアクチュエータ |
|
基礎タイプ |
PHC / 場所打ち杭 / 鋼管杭 |
|
制御システム |
|
|
制御システム |
MCU |
|
トラッキングモード |
閉ループ時間制御 + GPS |
|
追跡精度 |
<2° |
|
コミュニケーション |
無線（ZigBee、LoRa）; 有線（RS485） |
|
粉末の獲得 |
外部電源 / ストリング電源 / 自己電源 |
|
夜間の自動収納 |
はい |
|
強風時の自動収納 |
はい |
|
最適化されたバックトラッキング |
はい |
|
保護等級 |
IP65 |
|
動作温度 |
-30℃～65℃ |
|
風速計 |
はい |
|
消費電力 |
1日あたり0.3kWh |

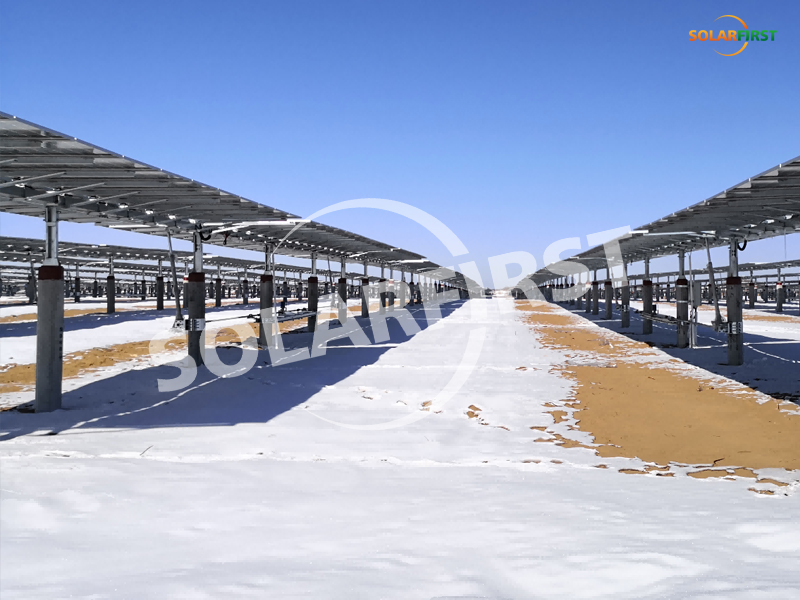

プロジェクトリファレンス
水平単軸トラッカー
水平単軸トラッカー
水平単軸トラッカー
デュアル軸トラッカー
傾斜単軸トラッカー
特徴と特性 高い適応性 南北方向の不整地への勾配差適応性は最大15% 少ないパイル s 2Pモジュール設計により、杭基礎（140個/MWまで）が不要になり、コストが大幅に削減されます。 互換性 182/210mmセルの太陽電池モジュールに対応 アクセシビリティ 独立したトラッカー間の障害がなく、構築とメンテナンスが容易 信頼性 独立した制御システムは、動作を監視し、障害点を適時に発見し、出力損失を削減するのに役立ちます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 合理的な設計 独自の構造設計と厳格な風洞試験により安定性が確保されています。 トラッカー構造 追跡技術 水平単軸トラッカー システム電圧 1000V/1500V 追跡範囲 ±45°/±60° 作業風速 18 m/s（カスタマイズ可能） 最大風速 35 m/s（ASCE 7-10） トラッカーあたりのモジュール ≤60モジュール（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ ≥65ミクロン 駆動システム 旋回駆動装置 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
特徴と特性 大容量 2つのトラッカーは最大4つのモジュール列（120個）にリンクされます。 互換性 182/210mmセルの太陽電池モジュールに対応 高い安定性 過酷な環境下での共振を低減するダンパーを装備する 信頼性 独立した制御システムは、動作を監視し、障害点を適時に発見し、出力損失を削減するのに役立ちます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 合理的な設計 独自の構造設計と厳格な風洞試験により安定性を確保 トラッカー構造 追跡技術 水平単軸トラッカー システム電圧 1000V/1500V 追跡範囲 ±50° 作業風速 18 m/s（カスタマイズ可能） 最大風速 45m/s（ASCE7-10） 最大風速 120 モジュール未満（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ 65歳以上 ミクロン 駆動システム リニアアクチュエータ 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
特徴と特性 高い適応性 ほぼすべての地形に適応 高い安定性 ヘリンボーン構造、多点支持、スクエアメッシュ形状設計 アクセシビリティ 独立したトラッカー間の障害がなく、構築とメンテナンスが容易 信頼性 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 トラッカー構造 追跡技術 デュアル軸トラッカー システム電圧 1000V/1500V 追跡範囲 方位角 ±120°、仰角 0～60° 作業風速 18 m/s（カスタマイズ可能） 最大風速 35 m/s（ASCE 7-10） トラッカーあたりのモジュール W40モジュール（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ ≥65ミクロン 駆動システム 独立財団 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
特徴と特性 高い安定性 三角形の支柱とシンプルな構造で安定性を向上 信頼性 独立した制御システムは、動作を監視し、障害点を適時に発見し、電力出力損失を削減するのに役立ちます。 スマートトラッキング 地形や天候に応じて傾斜角度をスマートかつタイムリーに調整します トラッカー構造 追跡技術 傾斜単軸トラッカー システム電圧 1000V/1500V 追跡範囲 ±45° 傾斜角度 方位角5～25° 作業風速 18 m/s（カスタマイズ可能） 最大風速 40 m/s（ASCE 7-10） トラッカーあたりのモジュール W20モジュール（カスタマイズ可能） 主な材料 溶融亜鉛めっきQ235B/Q355B Zn-Al-Mgコーティング鋼 平均コーティング厚さ ≥65ミクロン 駆動システム 旋回駆動装置 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
特徴 ·MCUデュアルコア設計、優れたパフォーマンス ·商用電源モード（主電源モード）/省エネモード/バッテリーモードを切り替えることができ、用途は柔軟です。 ·さまざまな負荷に適応できる純正弦波AC出力 ·広い入力電圧範囲、高精度出力、全自動電圧 安定化機能 ·LCDモジュールは機器の動作パラメータをリアルタイムで表示します。 明確な操作ステータス表示 ・万能保護機能（バッテリー過充電、高電圧、低電圧保護、過負荷保護、短絡保護、過熱保護） 応用 ・家 ・学校 ・通り ·国境防衛 ·牧草地 ·産業機器 ·衛星通信機器 ・船舶等の新エネルギー発電分野 システムパラメータ システム電力 1kW 3KW 5kW 10kW 15kW 20kW ソーラーパネルの電力 335W 420W 太陽光パネルの数 3 PCS 9 PCS 12 PCS 24 PCS 36 PCS 48 PCS 太陽光発電DCケーブル 1セット MC4コネクタ 1セット DC結合ボックス 1セット コントローラ 24V40A 48V60A 96V50A 216V50A 216V75A 216V100A リチウム電池/鉛蓄電池（ゲル） 24V 48V 96V 216V バッテリー容量 200Ah 250Ah 200Ah 300Ah 400Ah インバータAC入力側電圧 170～275V インバータAC入力側周波数 45～65Hz インバータオフグリッド定格出力電力 0.8kW 2. 4KW 4kW 8kW 12kW 16kW オフグリッド側の最大出力皮相電力 1KVA30S 3KVA30s 5KVA30s 10KVA10分 15KVA10分 20KVA10分 オフグリッド側の定格出力電圧 1/N/PE、220V オフグリッド側の定格出力周波数 50Hz 動作温度 0 〜 +40℃ 冷却方法 空冷 AC出力銅芯ケーブル 1セット 配電ボックス 1セット 補助材料 1セット 太陽光発電ブラケットタイプ アルミ/カーボンスチールブラケット（1セット） 3KWオフグリッド太陽光発電システムの電気負荷 電気機器 いいえ。 電力（W） 日々の費用（時間） 総電力消費量（Wh） デスクファン 2 45 5 450 LEDライト 4 2/3/5Z7 6 204 テレビ 1 100 4 400 電子レンジ 600 0.5 300 ジューサー 300 0.6 180 冷蔵庫 150 24 150*24*0.8=2880 エアコン 1100 6 1100*6*0.8=5280 総電力消費量 9694
風力と太陽光2 充電モード ソーラー街灯
薄膜太陽電池パネルクランプ、サイズ80mm、120mm、150mm。モジュール用 6〜9mmのフレームレス薄膜太陽電池モジュール。
