特徴と特性
大容量 2つのトラッカーは最大4つのモジュール列（120個）にリンクされます。
互換性 182/210mmセルの太陽電池モジュールに対応
高い安定性 過酷な環境下での共振を低減するダンパーを装備する
信頼性 独立した制御システムは、動作を監視し、障害点を適時に発見し、出力損失を削減するのに役立ちます。
スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。
合理的な設計 独自の構造設計と厳格な風洞試験により安定性を確保
|

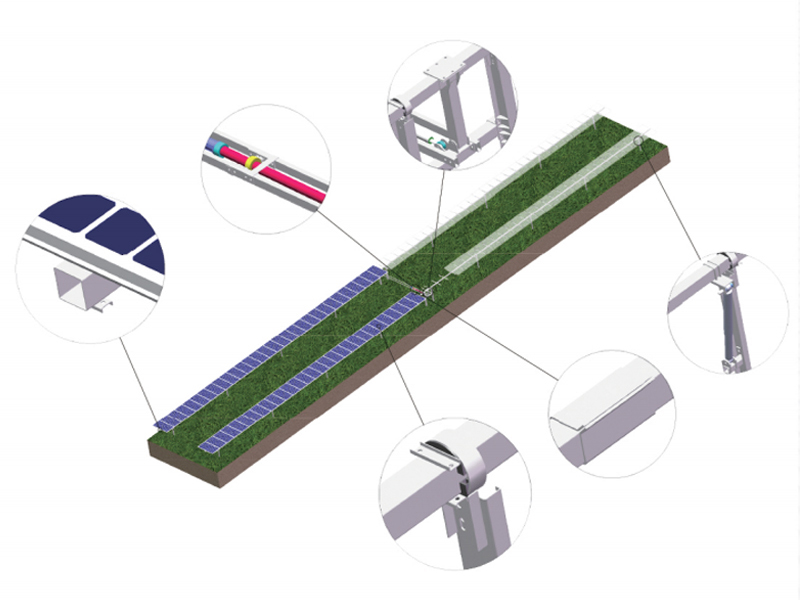

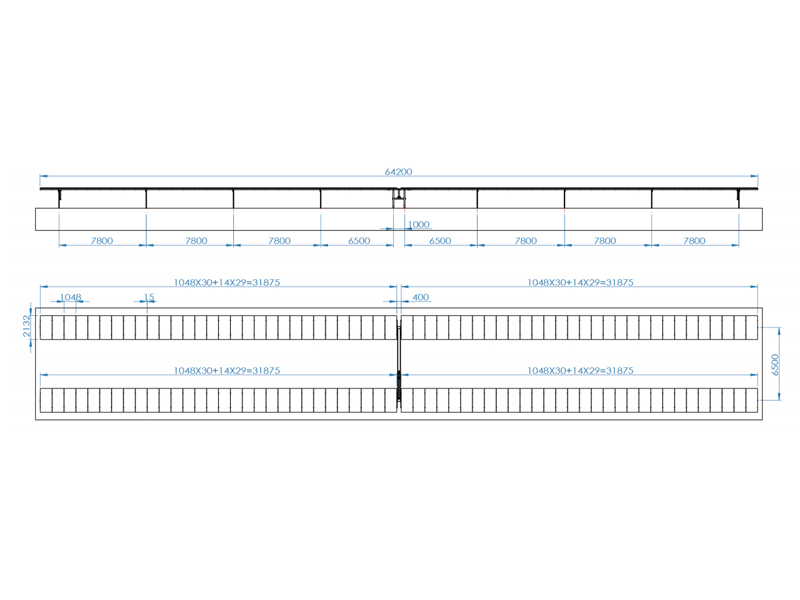

トラッカー構造 |
|
|
追跡技術 |
水平単軸トラッカー |
|
システム電圧 |
1000V/1500V |
|
追跡範囲 |
±50° |
|
作業風速 |
18 m/s（カスタマイズ可能） |
|
最大風速 |
45m/s（ASCE7-10） |
|
最大風速 |
120 モジュール未満（カスタマイズ可能） |
|
主な材料 |
溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 |
|
平均コーティング厚さ |
65歳以上 ミクロン |
|
駆動システム |
リニアアクチュエータ |
|
基礎タイプ |
PHC / 場所打ち杭 / 鋼管杭 |
|
制御システム |
|
|
制御システム |
MCU |
|
トラッキングモード |
閉ループ時間制御 + GPS |
|
追跡精度 |
<2° |
|
コミュニケーション |
無線（ZigBee、LoRa）; 有線（RS485） |
|
粉末の獲得 |
外部電源 / ストリング電源 / 自己電源 |
|
夜間の自動収納 |
はい |
|
強風時の自動収納 |
はい |
|
最適化されたバックトラッキング |
はい |
|
保護等級 |
IP65 |
|
動作温度 |
-30℃～65℃ |
|
風速計 |
はい |
|
消費電力 |
1日あたり0.3kWh |
プロジェクトリファレンス
水平単軸トラッカー
水平単軸トラッカー
水平単軸トラッカー
デュアル軸トラッカー
傾斜単軸トラッカー
特徴と特性 高い適応性 南北方向の不整地への勾配差適応性は最大15% 少ないパイル s 2Pモジュール設計により、杭基礎（140個/MWまで）が不要になり、コストが大幅に削減されます。 互換性 182/210mmセルの太陽電池モジュールに対応 アクセシビリティ 独立したトラッカー間の障害がなく、構築とメンテナンスが容易 信頼性 独立した制御システムは、動作を監視し、障害点を適時に発見し、出力損失を削減するのに役立ちます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 合理的な設計 独自の構造設計と厳格な風洞試験により安定性が確保されています。 トラッカー構造 追跡技術 水平単軸トラッカー システム電圧 1000V/1500V 追跡範囲 ±45°/±60° 作業風速 18 m/s（カスタマイズ可能） 最大風速 35 m/s（ASCE 7-10） トラッカーあたりのモジュール ≤60モジュール（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ ≥65ミクロン 駆動システム 旋回駆動装置 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
特徴と特性 高い適応性 高い適応性 南北方向の不整地への勾配差適応性は最大15% 高い安定性 マルチポイントドライブにより、風ねじれ抵抗と臨界風速が大幅に向上します。 互換性 182/210mmセルの太陽電池モジュールに対応 アクセシビリティ 独立したトラッカー間の障害がなく、構築とメンテナンスが容易 信頼性 独立した制御システムは、動作を監視し、障害点を適時に発見し、出力損失を削減するのに役立ちます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 合理的な設計 独自の構造設計と厳格な風洞試験により安定性を確保 トラッカー構造 追跡技術 水平単軸トラッカー システム電圧 1000V/1500V 追跡範囲 ±45° 作業風速 18 m/s（カスタマイズ可能） 最大風速 45 m/s（ASCE 7-10） トラッカーあたりのモジュール ≤120モジュール（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ ≥65ミクロン 駆動システム 旋回駆動装置/リニアアクチュエータ 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
特徴と特性 高い適応性 ほぼすべての地形に適応 高い安定性 ヘリンボーン構造、多点支持、スクエアメッシュ形状設計 アクセシビリティ 独立したトラッカー間の障害がなく、構築とメンテナンスが容易 信頼性 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 スマートトラッキング 地形や天候データに応じて傾斜角度をスマートかつタイムリーに調整し、出力を向上させます。 トラッカー構造 追跡技術 デュアル軸トラッカー システム電圧 1000V/1500V 追跡範囲 方位角 ±120°、仰角 0～60° 作業風速 18 m/s（カスタマイズ可能） 最大風速 35 m/s（ASCE 7-10） トラッカーあたりのモジュール W40モジュール（カスタマイズ可能） 主な材料 溶融亜鉛メッキQ235B/Q355B、Zn-Al-Mgコーティング鋼 平均コーティング厚さ ≥65ミクロン 駆動システム 独立財団 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
特徴と特性 高い安定性 三角形の支柱とシンプルな構造で安定性を向上 信頼性 独立した制御システムは、動作を監視し、障害点を適時に発見し、電力出力損失を削減するのに役立ちます。 スマートトラッキング 地形や天候に応じて傾斜角度をスマートかつタイムリーに調整します トラッカー構造 追跡技術 傾斜単軸トラッカー システム電圧 1000V/1500V 追跡範囲 ±45° 傾斜角度 方位角5～25° 作業風速 18 m/s（カスタマイズ可能） 最大風速 40 m/s（ASCE 7-10） トラッカーあたりのモジュール W20モジュール（カスタマイズ可能） 主な材料 溶融亜鉛めっきQ235B/Q355B Zn-Al-Mgコーティング鋼 平均コーティング厚さ ≥65ミクロン 駆動システム 旋回駆動装置 基礎タイプ PHC / 場所打ち杭 / 鋼管杭 制御システム 制御システム MCU トラッキングモード 閉ループ時間制御 + GPS 追跡精度
SolFirsTech-RC ルーフクランプシリーズ 寸法（mm） あ B ℃(° ） ソルファーズテック-RC-15 76 21(右) 112 ソルファーズテック-RC-16 76 21(右) 112 技術的な詳細 インストール 金属屋根 風荷重 最大60m/秒 積雪荷重 1.4kn/m² 傾斜角度 屋根面と平行 標準 GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 材料 アルマイト処理アルミニウム AL 6005-T5、ステンレス鋼 SUS304 保証 10 年保証
特徴 · 無停電電源装置、20ms以内のスイッチング、ピークシェービングとバレーフィリング · 複数の作業モードにより、自己使用率が95％に達する · 高い充放電効率によりシステムの経済的メリットが向上 · 鉛蓄電池やリチウム電池と互換性があり、経済的なソリューションに適合します さまざまな市場で ·バッテリーの信頼性を向上させるインテリジェントBMS管理機能 ·高周波絶縁技術を使用して、システムの安全性と耐用年数を延ばします · 24- 1時間のインテリジェントなエネルギー管理、ワンボタンのリモートコントロールとアップグレード機能、 太陽光発電所の状況のリアルタイム把握 応用 ・停電や太陽光発電の自家発電により余剰電力がない場所 ・自家用電気料金が系統電力料金より高い場所 ・ピーク時の電気料金が通常の電気料金より高い場所 システムパラメータ ソーラーパネルの電力 400W ソーラーパネルの電圧 41V 太陽光パネルの数 12 PCS 14個 20 PCS 太陽光発電DCケーブル 1セット MC4コネクタ 1セット バッテリー電圧 48V バッテリー容量 100A h 200Ah バッテリー通信方式 CAN/RS485 インバータオフグリッド定格出力電力 3KW 5kW オフグリッド側の最大出力皮相電力 4. 5KVA、10S 7KVA、10S オフグリッド側の定格出力電圧 1/N/PE、220V オフグリッド側の定格出力周波数 50Hz オフグリッド切り替え時間 20ミリ秒未満 系統に接続されたインバータの定格出力 3KW 3.6kW 4.6kW 5kW 6kW 系統接続側の最大出力皮相電力 3.3KVA 4KVA 4.6KVA 5.5KVA 6KVA グリッド側の定格出力電圧 1/N/PE、220V グリッド側の定格出力周波数 50Hz 動作温度 -25 〜 +60℃ 冷却方法 自然冷却 最大作業高度 3KW AC出力銅芯ケーブル 1セット 配電ボックス 1セット 補助材料 1セット 太陽光発電設置型 アルミニウム/炭素鋼マウント （ 1セット ）
設置場所 屋根 タイプ 調整可能 サイズ カスタマイズ 色 自然 材料 SUS304 認証 ISO9001 保証 10年および20年の耐用年数
